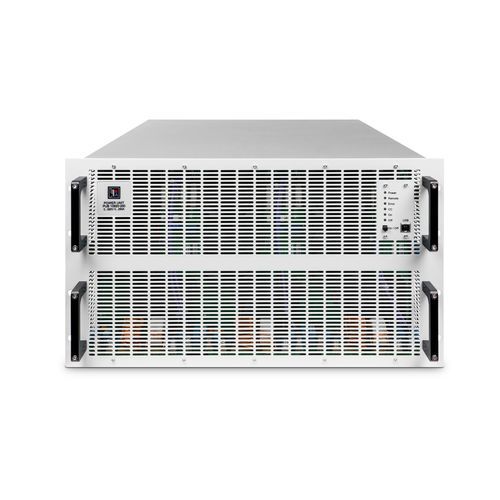

19"-Rack-Stromversorgung EA-10000

DCmit variablem AusgangSchaltnetzteil

Übersicht
Die Serie EA-10000 Industrial setzt neue Maßstäbe in Sachen Leistungsdichte – sie liefert bis zu 300 kW in einem einzigen Rack mit schlankem Design ohne Display. Sie bietet eine breite Palette an programmierbaren Gleichspannungsnetzteilen, bidirektionalen Einheiten und regenerativen Lasten und gewährleistet hohe Sicherheit, eine Energierückgewinnung von > 96 % sowie eine einheitliche Firmware für die nahtlose Integration und effiziente Entwicklung von Mehrgerätesystemen.

Verfügbare Gerätetypen

• Power Unit Bidirectional (PUB) – bidirektionales Labor-Netzgerät
• Power Unit Load (PUL) – regenerative elektronische Last
• Power Unit (PU) – konventionelles Labor-Netzgerät

Kernmerkmale

• Hohe Leistungsdichte: Bis zu 60 kW pro Gerät (6U) bzw. 30 kW pro Gerät (4U)
• Skalierbar: Ein 19-Zoll-Rack mit 42U kann ein System mit 300 kW aufnehmen; Systeme bis zu mehreren Racks ermöglichen Anwendungen bis zu 3,84 MW
• Hohe Spannung: bis zu 2000 V
• Hoher Strom: bis zu 1000 A
• Regenerative Betriebsarten mit Energierückgewinnung > 96 %
• Einheitliche Firmware zur Integration mehrerer Geräte

Hightech-Funktionen

• Gleichspannungseingang/-ausgang mit automatischer Bereichswahl
• Digital (FPGA) gesteuerter DC-Ein-/Ausgang (U – I – P – R)
• SiC-Technologie (aktuelle Leistungshalbleitertechnik)
• Front-LEDs zur Anzeige des Gerätestatus
• Weitbereichs-Wechselstrom-Netzeingang (380 V – 480 V, 3-phasig)
• Integrierte Schnittstellen: Ethernet, USB, Analog (optionale Schnittstellen: CAN, CANopen, EtherCAT, RS232, Profibus, Profinet, Modbus)

Optionen und Systemfunktionen

• Optionale Wasserkühlung (Edelstahl) für 4-HE- und 6-HE-Modelle
• Master-Hilfsgeräte-Bus und Share-Bus für Systemverhalten eines einzelnen Geräts
• Funktionsgenerator inkl. Rampenfunktion, Arbiträrgenerator, LUT und integrierte PV-Kennlinie
• Weniger Einheiten, weniger Rack-Platz, reduzierte Betriebskosten dank hoher Effizienz

Anwendungsbereiche

• Tests von Batterien und Brennstoffzellen
• Simulationen von Batterien und Solarsystemen
• Komplette Entladung von Batterien zum Recycling
• Stromversorgung von Elektrolyseanlagen
• Leistungselektronik in Luftfahrtanwendungen
• Integration in ATE-Systeme und automatisierte Prozessleitsysteme

Modelle (Auszug, Tabelle: Series | Leistung | Spannung | Stromstärke)
Series | Leistung | Spannung | Stromstärke
EA-PU 10000 6U | 0–60 kW | 0–360 V up to 0–2000 V | 0–80 A up to 0–480 A
Varianten (EA PU 6U, Auszug): EA PU 10920 250 6U — 0–60 kW — 0–920 V — 0–250 A; EA PU 10360 480 6U — 0–60 kW — 0–360 V — 0–480 A; EA PU 11000 160 6U — 0–60 kW — 0–1000 V — 0–160 A; EA PU 12000 80 6U — 0–60 kW — 0–2000 V — 0–80 A; EA PU 10500 360 6U — 0–60 kW — 0–500 V — 0–360 A; EA PU 11500 120 6U — 0–60 kW — 0–1500 V — 0–120 A; EA PU 10750 240 6U — 0–60 kW — 0–750 V — 0–240 A

EA-PU 10000 4U | 0–30 kW | 0–60 V up to 0–2000 V | 0–40 A up to 0–1000 A
Varianten (EA PU 4U, Auszug): EA PU 10500 180 4U — 0–30 kW — 0–500 V — 0–180 A; EA PU 10060 1000 4U — 0–30 kW — 0–60 V — 0–1000 A; EA PU 10920 125 4U — 0–30 kW — 0–920 V — 0–125 A; EA PU 12000 40 4U — 0–30 kW — 0–2000 V — 0–40 A; EA PU 11000 80 4U — 0–30 kW — 0–1000 V — 0–80 A; EA PU 10200 420 4U — 0–30 kW — 0–200 V — 0–420 A

EA-PUB 10000 6U (bidirektional) | 0–60 kW | 0–360 V up to 0–2000 V | 0–80 A up to 0–480 A
EA-PUB 10000 4U | 0–30 kW | 0–60 V up to 0–1500 V | 0–40 A up to 0–1000 A

EA-PUL 10000 6U (regenerative Last) | 0–60 kW | 0–360 V up to 0–2000 V | 0–80 A up to 0–480 A
EA-PUL 10000 4U | 0–30 kW | 0–60 V up to 0–2000 V | 0–40 A up to 0–1000 A

Downloads & Ressourcen (Auszug)
Mehrere Broschüren und Datenblätter sind für die Serie verfügbar (z. B. EA-10000 Series Brochure; EA-PU / EA-PUB / EA-PUL Datasheets).

Caractéristiques / spécifications techniques

• Maximale Leistung (einzelnes Gerät): bis zu 60 kW (6U), 30 kW (4U)
• Maximale Systemleistung (Skalierung): bis zu 300 kW in einem 42U Rack; erweiterbar bis zu mehreren MW (bis zu 3,84 MW in großen Systemen)
• Spannungsbereich: bis zu 2000 V (je nach Modell)
• Strombereiche: bis zu 1000 A (je nach Modell)
• Energieeffizienz / Rückspeisung: Energierückgewinnung > 96 % (regenerative Lastbetrieb)
• Netzeingang: 3-phasiger AC, erweitert 380 V – 480 V
• Schnittstellen: Ethernet, USB, Analog; optional CAN, CANopen, EtherCAT, RS232, Profibus, Profinet, Modbus
• Steuerung: FPGA-basiert (U–I–P–R) und einheitliche Firmware
• Kühloptionen: Luftkühlung standard, optionale Wasser­kühlung für raue industrielle Umgebungen
• Technologie: SiC-Halbleiter
• Anzeige/Status: LEDs an der Vorderseite
• Zusatzfunktionen: Funktionsgenerator, Arbiträrgenerator, LUT, integrierte PV-Kennlinie, automatische Bereichswahl, Master/Share-Bus für Mehrgeräteintegration
