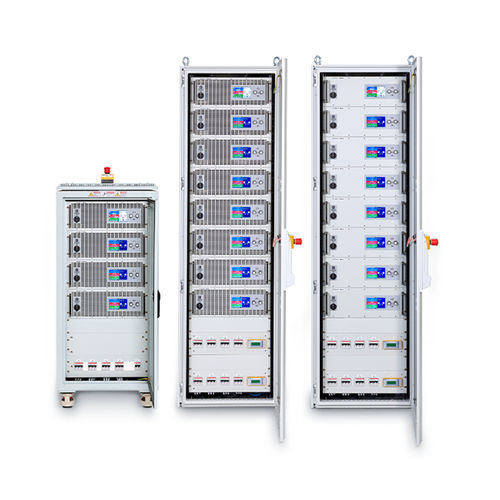

Rack-Stromversorgung EA series

DCgesteuertmit variablem Ausgang

Produktübersicht
Konfigurieren Sie 3U-, 4U- und 6U-Geräte in 42U-, 38U-, 24U- und 15U-Racks. Kombinieren Sie bidirektionale Netzgeräte der Serien EA-10000 und EA-10000 Industrial, programmierbare Netzgeräte oder regenerative Lasten. Durch Parallelschaltung lassen sich Systemleistungen bis 3,84 MW skalieren (64 Geräte in 13 Racks); ein 42U-Rack kann fünf 60 kW Einheiten aufnehmen (300 kW).

Auf einen Blick

• Rackgrößen: 42U, 38U, 24U, 15U
• Gerätehöhen: 3U, 4U, 6U
• Unterstützte Gerätetypen: bidirektionale (regenerative) Netzgeräte, programmierbare Netzgeräte, regenerative Lasten
• Leistung: bis zu 300 kW pro 42U-Rack; bis zu 3,84 MW in Multi-Rack-Konfigurationen (13 Racks, 64 Geräte)
• Baureihen: EA-10000, EA-10000 Industrial, EA-PSB 20000, EA-BT 20000 (Luft-/Wasserkühlung)
• Formfaktor: 19" Schränke, 39,4" Tiefe (≈1001 mm)
• Lieferung: schlüsselfertige Rack-Systeme
• Typische Anwendungen: Batterieprüfungen (Zelle/Modul/Pack), Brennstoffzellen-Prüfungen, Photovoltaik, Elektrolyse, weitere DC-Hochleistungsanwendungen

Leistungsdaten
Leistung: bis zu 3,84 MW (System)
Spannung: bis zu 3000 V pro Rack
Strom: bis zu 8000 A pro Rack

Sicherheit & Schutz

• Integriertes Sicherheitssystem
  Vorbereitet für Anschluss an ein 3‑phasiges Netz (typ. 400 V). Enthält Schnellstopp (Not-Aus) und Türkontaktschalter.
• Zentrales Sicherheitsrelais
  Überwacht die Sicherheitskette und kann redundante AC‑Schütze abschalten.
• Sicherungsschutz
  Alle Geräte und Verkabelung sind durch Sicherungen geschützt.

Optionen

• Wasserkühlung
  Vorinstalliertes Wasserverteilungssystem für geringe Geräuschentwicklung und hohe Leistungsdichte.
• NS-Schutz (Netz & Versorgung)
  Überwacht das AC‑Netz, verhindert Inselbildung und schaltet das Rack bei Netzfehlern ab.
• Isolationsmonitor
  Erkennt Isolationsfehler zwischen DC-Ausgang und Erde und löst bei Bedarf Systemabschaltung aus.
• DC-Schütz
  Ermöglicht sichere Trennung zwischen System und DUT; in Schnellstoppkette integriert.
• DC-Kupferbus (Busbar)
  Ermöglicht Parallelschaltung mehrerer Geräte zur Erhöhung der Rack-Leistung.
• Ethernet-Switch
  Optionaler 24-Port-Switch zur konsolidierten Mehrkanalsteuerung über eine einzige Ethernet-Schnittstelle.
• Signalleuchte
  Klare visuelle Anzeige des Systemzustands.

Rack-Konfigurationen & Einsatzfälle

• 15U-Schrank — bis zu 60 kW: kompakte Lösung für Labore oder Einstiegssetups.
• 24U-Schrank — bis zu 180 kW: ausgewogene Größe für mittlere Anwendungen und Skalierbarkeit.
• 42U-Schrank — bis zu 300 kW: hohe Leistungsdichte für Industrie- oder F&E-Umgebungen; skalierbar zu Multi-Rack-Systemen.
• Multi-Rack-Systeme — bis zu 3,84 MW (13 Racks): konsolidierte Not-Aus-Kette und geringe Gesamtfläche für Großinstallationen.

Software

• EA Power Control — Windows-Softwarepaket zur Verwaltung, Steuerung und Programmierung von EA-Geräten vom PC aus. Bietet HMI-äquivalente Steuerung und erweiterte Simulations-/Testfunktionen.

Modelle (Kurzüberblick)
EA-FCTS 20920-720 | 0–180 kW | 0–920 V | 0–720 A per channel | 1 Channel
EA-BCTS 20010-600-18 | 0–6 kW | 0–10 V | 0–600 A per channel | 18 Channels
EA-BMTS 20200-840-2 | 0–60 kW | 0–200 V | 0–840 A per channel | 2 Channels
EA-BPTS 20920-720 | 0–180 kW | 0–920 V | 0–720 A per channel | 1 Channel

Technische Daten

• Maximale Systemleistung: bis zu 3,84 MW (13 Racks, 64 Geräte)
• Maximale Rack-Leistung (Beispiel 42U): bis zu 300 kW (5 × 60 kW); in bestimmten Amerikas-Konfigurationen bis zu 360 kW
• Maximale Spannung pro Rack: bis zu 3000 V
• Maximaler Strom pro Rack: bis zu 8000 A
• Unterstützte Rackgrößen: 42U, 38U, 24U, 15U
• Unterstützte Gerätehöhen: 3U, 4U, 6U
• Kühloptionen: Luftstandard; Wasseroption für bestimmte 4U/6U-Modelle
• Schnittstellen: USB, Ethernet, analoge Schnittstellen serienmäßig; optionaler 24-Port Ethernet-Switch
• Schutzfunktionen: OVP, OCP, OT, integrierte DC-Schütze, Isolationsmonitor, zentrales Sicherheitsrelais, Sicherungsschutz
• Typische Anwendungen: Batterie-, Brennstoffzellen-, PV- und Elektrolysetests sowie andere DC-Hochleistungsanwendungen
