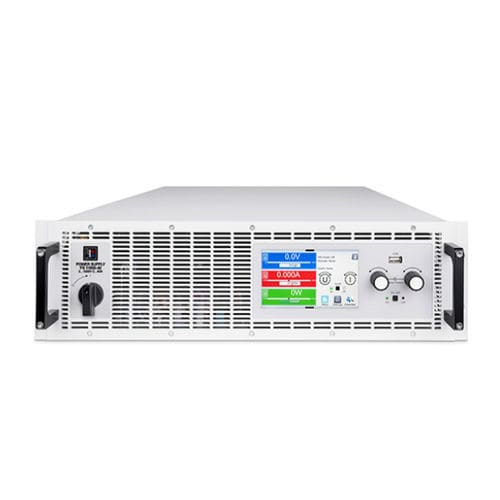

4U-Stromversorgung EA-PSI 10000

DCmit variablem AusgangHochleistung

Übersicht
Die programmierbaren Gleichspannungsnetzteile der Serie EA-10000 bieten zahlreiche Funktionen und Effizienzvorteile für Labor- und Industrieanwendungen. Aktive Leistungsfaktorkorrektur (PFC) reduziert den Netzbezug. Die echte Auto‑range‑Funktion (autoranging) ermöglicht die Abgabe der maximalen Leistung über einen weiten Bereich von Spannungs‑ und Stromkombinationen. EA PS- und PSI-Netzteile decken Leistungen von 1,5 kW bis 30 kW pro Gehäuse ab und verfügen über 5" TFT Gorilla® Glass Touchscreens für intuitive Steuerung und Setup. Die Geräte können parallel geschaltet werden, um sehr hohe Ausgangsleistungen (bis zu mehreren Megawatt) und Spannungen bis zu 2000 VDC zu erreichen. Die PSI-Serie enthält serienmäßig einen integrierten Funktionsgenerator zur Erzeugung beliebiger Wellenformen sowie integrierte Testroutinen für Batterietests, Brennstoffzellen‑Simulation und PV‑Simulation mit MPP‑Tracking und bietet erweiterte Funktionen gegenüber der PS‑Serie.

Hauptmerkmale

• True autoranging: Abgabe der Nennleistung über ein breites Spektrum an Spannungs-/Stromkombinationen (bis zu 33% des Nennmaximums).
• Aktive Leistungsfaktorkorrektur (PFC) zur Reduzierung des Netzbezugs.
• PSI‑Serie: integrierter Funktions-/Arbiträr‑Generator, Sequenzierung und Testroutinen (Batterietest, Brennstoffzelle, PV‑Simulation mit MPP).
• Intuitive 5" TFT Gorilla Glass Touchscreens für Bedienung und Setup.
• Parallelschaltung: skalierbarer Parallelbetrieb mehrerer Geräte für sehr hohe Ausgangsleistung.
• Optional installierbare AnyBus‑Module für industrielle Schnittstellen (ProfiNet, CANopen, Modbus‑TCP, DeviceNet, EtherCAT, RS‑232 u. a.); USB und Ethernet standardmäßig vorhanden.
• Industrielle Varianten (6U, Rack‑Lösungen) für höchste Energiedichte und regenerative/unidirektionale Optionen.

Autoranging — Beschreibung
Produkte mit Autoranging ermöglichen es, dass Netzteil oder Last über einen Bereich von Spannungen und Strömen mit maximaler Leistung betrieben werden, indem bei niedriger Spannung automatisch mehr Strom (oder bei niedrigerem Strom mehr Spannung) geliefert wird. Dadurch kann eine einzige Quelle mehrere Spannungs/Strom‑Kombinationen abdecken, die sonst mehrere Netzteile erfordern würden.

Integrierter Funktionsgenerator (PSI‑Serie) — Beschreibung
Der integrierte Funktionsgenerator kann Spannung- oder Stromausgänge mit typischen AFG‑Wellenformen und Arbiträr‑Funktion sowie Sequenzierung antreiben. Er kann komplexe Verhaltensweisen simulieren, z. B. Solarzellen mit präzisem VOC/ISC und MPP, Effizienzprüfungen von Wechselrichtern nach Normen und Prüfungen nach Automotive‑Standards (LV123, LV124, LV148) unterstützen.

Steuerung und Kommunikation
Unterstützt das AnyBus‑System für vor Ort installierbare Kommunikationsoptionen für gängige Industrie‑Schnittstellen sowie standardmäßige USB‑ und Ethernet‑Schnittstellen für PC‑Steuerung und Integration in automatisierte Fertigungs‑/Testumgebungen.

Industrial Series
Die EA‑10000 Industrial Serie ist für hohe Energiedichte ausgelegt: 6U‑Formfaktoren bieten bis zu 60 kW, 19"‑Racklösungen liefern sehr hohe Leistungsdichte (z. B. mehrere hundert kW auf kleiner Fläche) und ermöglichen die Kombination mehrerer Racks für mehrmegawatt‑fähige bidirektionale Energieversorgung und Rückgewinnung. Verfügbar als unidirektionale Netzteile (PU), bidirektionale Netzteile (PUB) und regenerative elektronische Lasten (PUL).

Optionale Wasserkühlung
Wasserkühlung ist für 4U‑ und 6U‑Modelle verfügbar, um die Wärmeabfuhr zu verbessern, akustische Emissionen zu reduzieren und einen stabileren Betrieb bei hohen Umgebungstemperaturen oder staubigen/rauen Umgebungen zu gewährleisten.

• Effiziente Wärmeableitung
• Reduzierte Geräusch‑ und Wärmebelastung der Umgebung
• Zuverlässiger Betrieb unter rauen Bedingungen

Modelübersicht (Serien‑Tabelle)
Series | Power | Voltage | Current Range
EA-PSI 10000 2U | 0–1.5 kW / 0–3 kW | 0–60 V up to 0–1500 V | 0–6 A up to 0–120 A
EA-PSI 10000 3U | 0–5 kW / 0–10 kW / 0–15 kW | 0–60 V up to 0–2000 V | 0–20 A up to 0–510 A
EA-PSI 10000 4U | 0–30 kW | 0–60 V up to 0–2000 V | 0–40 A up to 0–1000 A
EA-PS 10000 2U | 0–1.5 kW / 0–3 kW | 0–60 V up to 0–1500 V | 0–6 A up to 0–120 A
EA-PS 10000 3U | 0–5 kW / 0–10 kW / 0–15 kW | 0–60 V up to 0–2000 V | 0–20 A up to 0–510 A
EA-PS 10000 4U | 0–30 kW | 0–60 V up to 0–2000 V | 0–40 A up to 0–1000 A
EA-PSI 9000 1U | 0–1.5 kW / 0–3 kW | 0–80 V up to 0–750 V | 0–6 A up to 0–100 A

Verfügbare Dokumentation (Datasheets / Modelle)
Modellspezifische Datasheets und Handbücher sind für jede Serie und jedes Modell verfügbar (Datasheet‑ und Handbuchlinks sind auf der Produktseite hinterlegt).

Technische Daten

• Maximale Leistung pro Gehäuse: bis zu 30 kW (Standard 4U) und bis zu 60 kW in 6U‑Industrial‑Varianten; Racksysteme ermöglichen deutlich höhere aggregierte Leistung.
• Maximale Spannung: bis zu 2000 V DC (serienabhängig).
• Maximaler Strom: bis zu 1000 A (modellabhängig).
• Autoranging: Aufrechterhaltung der Nennleistung über weite V/I‑Kombinationen (bis zu 33% des Nennwerts).
• Standard‑Schnittstellen: USB, Ethernet; optionale AnyBus‑Module: ProfiNet, CANopen, Modbus‑TCP, DeviceNet, EtherCAT, RS‑232, etc.
• PSI‑Serienfunktionen: integrierter Arbiträr-/Funktionsgenerator, Sequenzierung, Test‑Routinen für Batterie, Brennstoffzelle, PV‑Simulation mit MPP‑Tracking.
• Display: 5" TFT Gorilla Glass Touchscreen.
• Parallelschaltung: Multi‑Unit Parallelbetrieb für sehr hohe Leistung (MW‑Klasse möglich mit vielen Einheiten/Racks).
• Kühlungsoptionen: Standard Luftkühlung; optionale Wasserkühlung für bestimmte 4U/6U Modelle.
• Formfaktoren: 2U, 3U, 4U, 6U und Rack‑Konfigurationen; unidirektionale und bidirektionale/regenerative Optionen verfügbar.
