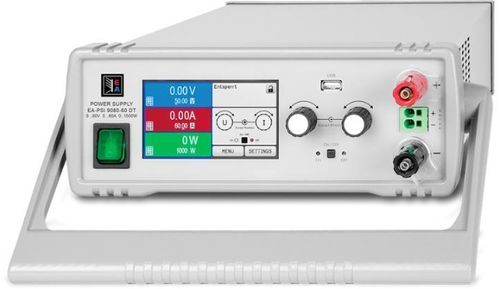

Tischnetzteil EA-PSI 9000 DT

DCmit mehreren AusgängenEinfachausgang

Übersicht
Die programmierbaren DC-Netzteile von EA Elektro-Automatik sind als Desktop- und Tower-Geräte erhältlich. Einzelgeräte decken typischerweise einen Leistungsbereich von ca. 100 W bis 1,5 kW ab. Ausgewählte Modelle bieten automatische Bereichswahl (Autoranging) und einen integrierten Funktions-/Arbiträrgenerator. Die automatische Bereichswahl passt Strom/Spannung dynamisch an, um über ein breites Spannungs-/Strom-Envelope die volle Ausgangsleistung bereitzustellen.

Bedienung und Schnittstelle
Alle Laborgeräte verfügen über ein TFT-Touchscreen-Display für die lokale Steuerung und schnelle Konfiguration von Prüfsequenzen. Intuitive HMI-Menüs erleichtern Parametereingabe, Sequenzsteuerung und Überwachung in F&E- und Fertigungsumgebungen.

Funktionen (Auszug)

• Gehäuseformen: Desktop und Tower für Bankeinsatz oder Rack-Integration
• Automatische Bereichswahl (Autoranging): Nutzung der Nennleistung über verschiedene Spannungs-/Stromkombinationen
• Integrierter Funktions-/Arbiträrgenerator auf ausgewählten Modellen (Sinus, Dreieck, Rechteck, Trapez, benutzerdefiniert)
• TFT-Touchscreen-HMI für schnelle Inbetriebnahme und lokale Bedienung
• Single- und Multi-Channel-Optionen; modulare Skalierbarkeit für höhere Gesamtleistung

Modelle (Auszug)
EA-PSI 9000 DT | 0–320 W / 0–1.5 kW; 0–40 V bis 0–750 V; 0–4 A bis 0–60 A
EA PSI 9500 10 DT | 0–1.5 kW | 0–500 V | 0–10 A pro Kanal
EA PSI 9200 25 DT | 0–1.5 kW | 0–200 V | 0–25 A pro Kanal
EA PSI 9080 40 DT | 0–1 kW | 0–80 V | 0–40 A pro Kanal
EA PSI 9200 04 DT | 0–320 W | 0–200 V | 0–4 A pro Kanal
EA PSI 9040 40 DT | 0–1 kW | 0–40 V | 0–40 A pro Kanal
EA PSI 9360 15 DT | 0–1.5 kW | 0–360 V | 0–15 A pro Kanal
EA PSI 9500 06 DT | 0–1 kW | 0–500 V | 0–6 A pro Kanal
EA PSI 9750 06 DT | 0–1.5 kW | 0–750 V | 0–6 A pro Kanal
EA PSI 9750 04 DT | 0–1 kW | 0–750 V | 0–4 A pro Kanal
EA PSI 9360 10 DT | 0–1 kW | 0–360 V | 0–10 A pro Kanal
EA PSI 9080 60 DT | 0–1.5 kW | 0–80 V | 0–60 A pro Kanal
EA PSI 9080 10 DT | 0–320 W | 0–80 V | 0–10 A
EA PSI 9040 60 DT | 0–1.5 kW | 0–40 V | 0–60 A pro Kanal
EA PSI 9200 10 DT | 0–640 W | 0–200 V | 0–10 A pro Kanal
EA PSI 9040 20 DT | 0–320 W | 0–40 V | 0–20 A
EA PSI 9080 20 DT | 0–640 W | 0–80 V | 0–20 A pro Kanal
EA PSI 9200 15 DT | 0–1 kW | 0–200 V | 0–15 A pro Kanal

Zusätzliche Hinweise
Autoranging ermöglicht es, mit einer einzelnen Versorgung verschiedene Spannungs-/Stromkombinationen abzudecken, die sonst mehrere fest eingestellte Geräte erfordern würden, wodurch Prüfplätze und Schrankflächen effizienter genutzt werden. Ausgewählte Modelle bieten erweiterte E/A und Sequenzierungsfunktionen für ATE und F&E. PC-Steuerung und Automatisierung werden über EA Power Control Software und Standardtreiber unterstützt.

Technische Daten

• Leistungsbereich (Einzelgeräte): typ. 100 W bis 1,5 kW (Modelvarianten: 320 W, 640 W, 1 kW, 1,5 kW)
• Systemleistung (parallel/Schrank): bis zu 30 kW (konfigurationsabhängig)
• Spannungsbereich: modellabhängig; übliche Werte 0–40 V bis 0–750 V; Serienfähigkeit bis ~2000 V
• Strombereich: modellabhängig; Beispiele 0–4 A bis 0–60 A pro Kanal; Systemkonfigurationen ermöglichen höhere Gesamtströme
• Automatische Bereichswahl (Autoranging): automatische Anpassung von Strom/Spannung zur Aufrechterhaltung der Ausgangsleistung über einen größeren Betriebsbereich
• Integrierter Funktions-/Arbiträrgenerator: Sinus, Dreieck, Rechteck, Trapez, Arbiträr (ausgewählte Modelle)
• Display / HMI: TFT-Touchscreen für lokale Bedienung
• Gehäuseformen: Desktop und Tower; modulare Systeme für höhere Leistung und Multikanalbetrieb
• Software: EA Power Control für Windows; IVI-Treiber und Programmier-APIs verfügbar
