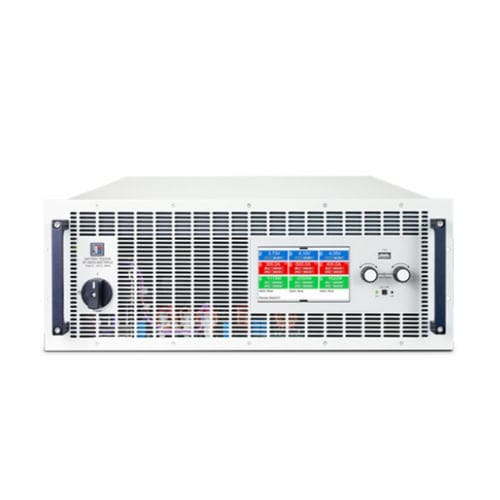

Batterie-Impedanz-Tester EA-BT 20000 series

SpannungLeistungsfähigkeitfür Lade-/Entladetest

Übersicht
Die Serie EA-BT 20000 ist für Batterieprüfungen und Batteriesimulation optimiert und besteht aus voll bidirektionalen Netzteilen, die das Laden und Entladen von Zellen, Modulen und Packs steuern. Die Rückspeisetechnologie gewinnt während der Entladung oder simulierten Ladung Energie zurück und speist sie in das lokale Netz ein, um Betriebs- und HVAC-Kosten zu reduzieren. Skalierbare Leistung und parallele Kanaloptionen erlauben die Anpassung an Prüfstände und Produktionsumgebungen bis hin zu systemweiten Strömen.

Hauptmerkmale

• Bidirektionaler Betrieb: Source- und Sink-Modus für Entladung, Ladung und Batteriesimulation
• Regeneration: bis zu 96% Energie­rückgewinnung
• Skalierbare Leistung: bis zu 30 kW pro Einheit und Parallelisierung für höheren Durchsatz
• Hohe Spannungsfähigkeit: Modelle bis zu 2000 V
• Hohe Stromfähigkeit: bis zu 1000 A pro Kanal bei ausgewählten Modellen; parallele Kanäle für höhere Gesamtströme
• Autoranging: hält die Nennleistung über breite Spannungs-/Stromkombinationen (bis ~33% des Nennwerts)
• Externe Sense‑Eingänge für präzise Spannungsmessung am DUT
• Schnelle Kommunikation: 1 ms für beschleunigte automatisierte Prüfungen
• Sicherheits- und Testautomationsfunktionen: aktives Vorladen, Kabel-/Verbindungsprüfungen, Kabelüberlastschutz
• Optionale Wasserkühlung für bestimmte 4U/6U‑Modelle für raue Industrieumgebungen

Anwendungen

• Prüfstand- und automatisierte Produktionstests von Zellen, Modulen und Packs
• SOH‑Bestimmung, Second‑Life‑Klassifizierung und End‑of‑Line (EOL) Tests
• Batterierecycling und Energierückgewinnung vor Entsorgung
• Batteriesimulation für Entwicklung, Verifikation und Validierung

Optionale Merkmale

• Optionale Wasserkühlung für 4U- und 6U‑Modelle zur Verbesserung der Wärmeabfuhr und Zuverlässigkeit
• Flexible Autoranging- und Parallelschaltungsoptionen zur Anpassung von Durchsatz und Leistungsanforderungen

Repräsentative Modellfamilien und ausgewählte Modellangaben (Serie / Leistung / Spannung / Strombereich / Kanäle)
EA-BT 20000 4U | 0–30 kW | 0–2000 V | 0–1000 A per channel | 1 Channel
EA-BT 20000 3U | 0–15 kW | 0–2000 V | 0–600 A per channel | 1 Channel
EA-BT 20000 Triple 4U | 4 kW to 10 kW per channel | 0–920 V | 0–40 A up to 0–600 A per channel | 3 Channels

Beispielmodelle (Modell — Leistung — Spannung — Strombereich — Kanäle)
EA-BT 20200-420 4U — 0–30 kW — 0–200 V — 0–420 A per channel — 1 Channel
EA-BT 22000-40 4U — 0–30 kW — 0–2000 V — 0–40 A per channel — 1 Channel
EA-BT 20500-180 4U — 0–30 kW — 0–500 V — 0–180 A per channel — 1 Channel
EA-BT 20080-1000 4U — 0–30 kW — 0–80 V — 0–1000 A per channel — 1 Channel
EA-BT 20010-400 Triple 4U — 0–4 kW per channel — 0–10 V — 0–400 A per channel — 3 Channels
EA-BT 20200-140 Triple 4U — 0–10 kW per channel — 0–200 V — 0–140 A per channel — 3 Channels
EA-BT 20060-500 3U — 0–15 kW — 0–60 V — 0–500 A per channel — 1 Channel

Dokumente & Software (Zusammenfassung)
Datasheets, Anwenderhandbücher und Programmieranleitungen sind für die Serie und einzelne Modelle verfügbar (Beispiele auf der Produktseite).

Technische Spezifikationen (Kurzfassung)

• Maximale Leistung: bis zu 30 kW (modellabhängig)
• Maximale Spannung: bis zu 2000 V (modellabhängig)
• Maximaler Strom pro Kanal: bis zu 1000 A (modellabhängig); parallele Kanäle für höhere Gesamtströme
• Regenerationswirkungsgrad: bis zu 96%
• Autoranging-Funktion: Erhalt der Nennleistung über breite Spannung/Strom-Bereiche (bis ~33% des Nennwerts)
• Externer Sense für direkte Messung der Spannung am DUT
• Kommunikationslatenz: 1 ms (unterstützt schnelle automatisierte Tests)
• Schutz- und Automationsfunktionen: aktives Vorladen, Kabelprüfungen, Kabelüberlastschutz
• Optionen: Wasserkühlung für 4U/6U-Modelle
