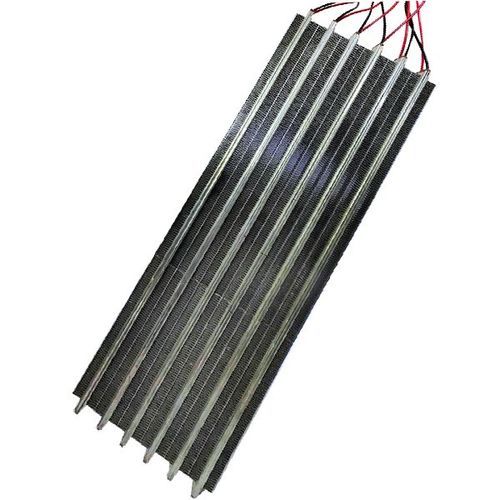

Elektrische Lufterhitzungsanlage STW series

dreiphasigelektrischwandmontiert

Kurzmerkmale

• UL-Standard Hochspannungsisolierung
• Mehrphasensteuerung / homogene Drehstromverbindung auf Anfrage
• Kabelterminierte Ausführungen; umfangreiche Größenanpassung
• UL, CSA (falls zutreffend) und CE
• Projektbezogene IP68-Wasserdichtigkeit über Drittzertifizierung möglich
• Verwandte Familien: MH, MSH, SH, TH, OH

Produktübersicht
Die Hochspannungs-PTC-Lufterhitzer der STW-Serie von KLC sind für fortschrittliches Wärmemanagement in anspruchsvollen Industrie- und Transportanwendungen entwickelt. Das STW-Design bietet UL-konforme Isolation für sicheren Betrieb bei hohen Spannungen, unterstützt PWM-Steuerung und kann auf Anfrage für homogene Drehstromverbindungen ausgelegt werden. Die Elemente werden überwiegend in kabelterminierter Ausführung geliefert und erlauben umfangreiche Anpassungen von Abmessungen und Leistung für die Integration in Fahrzeug-HVAC, Ladeinfrastruktur und Industrieanlagen. Externe Rahmen oder Gehäuse werden empfohlen, wenn erhöhte mechanische Robustheit erforderlich ist.

Spezifikationsbereich

• Spannung: 12 V bis 999 V (UL/CSA-Zulassungsbereich: 12 V bis 600 V)
• Leistung: bis zu 30.000 W (designabhängig)
• Größenbereich: min. 10 × 10 × 10 mm; max. 999 × 337,5 × 25 mm
• Standarddicken: 10 mm, 20 ±0,5 mm (Tabellenbeispiele), 25 mm

Hauptmerkmale

• UL-Hochspannungsisolierung: ermöglicht sichere Integration in Hochspannungsschaltungen.
• Mehrphasensteuerung: unterstützt homogene Drehstromanschlüsse für optimierte Wärmeverteilung.
• Anpassbarkeit: große Auswahl an Breiten, Längen und Leistungsstufen.
• Internationale Anerkennungen: UL, CSA (falls zutreffend) und CE.
• Wasserdicht-Optionen: IP68-Varianten projektbezogen mit Drittzertifikat möglich.

Vorteile

• Schnelle Aufheizzeit: reduziert Vorheizzeiten von Fahrzeugen und Anlagen.
• Kompakte Integration: dünne, modulare Elemente für beengte Gehäuse.
• Stabile Leistung: konstante Heizleistung trotz Netzschwankungen.
• Hohe Leistung: skalierbar auf mehrere kW bis mehrere zehn kW je nach Ausführung.
• Präzise Regelung: PWM-Kompatibilität für feine Temperatursteuerung.

Anwendungen

• Ladestationen für EV (Vorerwärmung während des Ladevorgangs bei kalten Bedingungen)
• Elektrische Lkw und Busse (Innenraum- und Komponentenheizung)
• Bau- und Landmaschinen (elektrisch)
• Elektrische PKW (Innenraum- und Teilsystemheizung)
• Spezialfahrzeuge (Rettung, Service)
• Industrielle Anlagen mit präzisen Temperaturanforderungen
• Eisenbahn- und Spezialfahrzeuge in rauen Umgebungen
• HLK-Systeme für Gewerbe und Wohngebäude

Modellauswahl (Beispiele)
Artikel | W(mm) | L(mm) | T(mm) | Modellnr. | Max. Leistung @ Luftgeschwindigkeit 6,4 m/s
1 | 40 | 49 | 20±0,5 | STW-X040202N1Z(P)XX | ≦140W
2 | 40 | 73 | 20±0,5 | STW-X060203N1Z(P)XX | ≦210W
3 | 40 | 96 | 20±0,5 | STW-X080204N1Z(P)XX | ≦245W
10 | 40 | 360 | 20±0,5 | STW-X300215N1Z(P)XX | ≦980W
20 | 55 | 360 | 20±0,5 | STW-X450315N1Z(P)XX | ≦1470W
30 | 70 | 360 | 20±0,5 | STW-X600415N1Z(P)XX | ≦1960W
40 | 85 | 360 | 20±0,5 | STW-X750515N1Z(P)XX | ≦2450W
50 | 100 | 360 | 20±0,5 | STW-X900615N1Z(P)XX | ≦2940W

Zusätzliche Hinweise
Montagerahmen und Gehäuse, Lüfterrahmen, Schutzschilde, Thermostate, Sicherungen und Anschlusssets sind als Zubehör erhältlich und können projektbezogen angepasst werden. IP68-Varianten und Drittzertifizierungen werden projektbezogen bereitgestellt. 3D-Modelle und Maßzeichnungen stehen zur Integrationsprüfung zur Verfügung.

Technische Daten

• Serie: STW (Hochspannungs-PTC-Lufterhitzer)
• Spannungsbereich: 12 V bis 999 V (UL/CSA: 12 V bis 600 V)
• Max. Leistung: bis zu 30.000 W (designabhängig)
• Abmessungen: min. 10 × 10 × 10 mm; max. 999 × 337,5 × 25 mm
• Dicken: 10 mm, 20 ±0,5 mm, 25 mm
• Zertifizierungen: UL, CSA (teilweise), CE
• Schutzart: Basisschutz gegen Feuchtigkeit; IP68 projektbezogen möglich
• Steuerung: PWM-fähig; Mehrphasen/ Drehstromoption auf Anfrage
• Terminierung: kabelterminierte Versionen (Standard)
• Zubehör: kundenspezifische Gehäuse/Rahmen, Lüftergehäuse, Schutzschilde, Thermostate, Sicherungen, Anschlusssets
