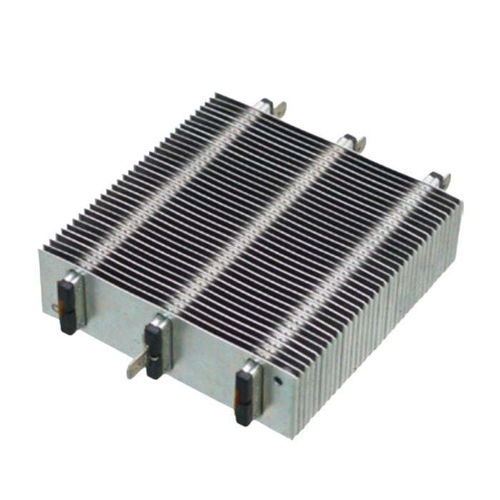

Elektrische Lufterhitzungsanlage MH (w)

Industriefür Geschäftsgebäudemehrstufig

Übersicht
PTC-Lufterhitzer des Typs MH bieten mehrstufige Leistungsregelung für gezielte Beheizung in Automobil-, Industrie- und HLK-Anwendungen. Konfigurierbar für ein, zwei oder drei unabhängige Heizrohre zur Verringerung des Einschaltstroms und zur Verbesserung der Betriebseffizienz.

Mehrstufige Heizung (Typ MH)
Die MH-Konfiguration erlaubt die selektive Aktivierung der Heizelemente (1–3 Rohre) und ermöglicht eine stufenweise Leistungsabgabe, die Spitzenlasten reduziert und die Lebensdauer der Komponenten verlängert.

Technische Merkmale & Vorteile

• Reduzierter Einschaltstrom und Leistungspeaks durch stufenweises Schalten
• Verbesserter Energieverbrauch und Betriebseffizienz
• Geringere thermische Belastung für längere Lebensdauer
• Präzise Temperaturregelung geeignet für Automobil-, Industrie- und HLK-Systeme
• Anpassbare Optionen: Spannung, Lamellenabstand, Isolierung, Länge

PTC-Selbstregulierung & Luftstromdynamik
PTC-Keramikelemente regeln die Wärmeleistung in Abhängigkeit vom Luftstrom: höherer Luftstrom erhöht Wärmeleistung und Wattzahl, während die selbstbegrenzende Charakteristik Überhitzung verhindert.

• Höherer Luftdurchsatz erhöht thermische Leistung und Leistung (W)
• Selbstbegrenzende Temperatur für sicheren Betrieb
• Konstante Wärmeabgabe und Energieeffizienz unter variierenden Bedingungen

Hinweise zu technischen Spezifikationen
Spezifikationen liegen für 200V–240V und 100V–120V vor. Leistungsangaben beziehen sich auf Lamellenabstand 1,2 mm (S) und einfache Isolierung (S). Kundenspezifische Wattzahlen, Längen und Konfigurationen für Großserien erhältlich.

Teilenummerierung & Hinweise

• FIN PITCH (MH-XXXXS): 1,2 mm (S) Basis; 2,0 mm (N) ≈95% von S; 2,6 mm (B) ≈90% von S.
• ISOLATION (MH-XXXXS-XXXS): Einfache Isolierung (S) Basis; Doppelisolierung (D) reduziert Leistung ≈10% und erhöht Kosten (~20–30%), eliminiert Elektrodenpotential an Lamellen für feuchte/leitfähige Umgebungen.
• Zubehör: Bestimmte Codes schließen Thermostate für Heizer mit maximalem Einschaltstrom >14A aus; alternative Konfigurationen sind verfügbar.

Zubehör & Komplettlösungen

• PTC + Montagerahmen (Beispiele: MHF-93, MHF-106, MHF-128, MHF-90)
• Komplettlösungen: PTC-Heizer + Rahmen + 120×120 mm Kugellager-Axiallüfter + Anschlusskabelsätze + Thermostat + Sicherung + Befestigungsschrauben (Teilenummern MH-XXXX-128XA / MH-XXXX-128XAa)

Zusätzliche Informationen
Hervorgehobene Standardmodelle in den Spezifikationen haben kürzere Lieferzeiten und geringere Kosten. Maßanfertigungen für Spannungen, Längen, Leistungen, Lamellenabstand und Isolierung sind für größere Bestellmengen möglich.

Technische Spezifikationen

• Modellserie: MH-Typ (PTC-Lufterhitzer)
• Mehrstufige Leistungsregelung: 1–3 unabhängige Heizrohre
• Spannungsbereiche: 200V–240V und 100V–120V
• PTC-Verhalten: positiver Temperaturkoeffizient, selbstregelnd mit Luftstrom
• Lamellenabstände: 1,2 mm (S) Basis; 2,0 mm (N) ≈95%; 2,6 mm (B) ≈90%
• Isolationsoptionen: Einfach (S) Basis; Doppel (D) ≈10% weniger Leistung, höhere Kosten, kein Elektrodenpotential an Lamellen
• Verfügbare Rahmen: MHF-93, MHF-106, MHF-128, MHF-90
• Zubehörmontagen: Lüfter, Anschlusskabelsätze, Thermostat, Sicherung und Befestigungsmaterial
