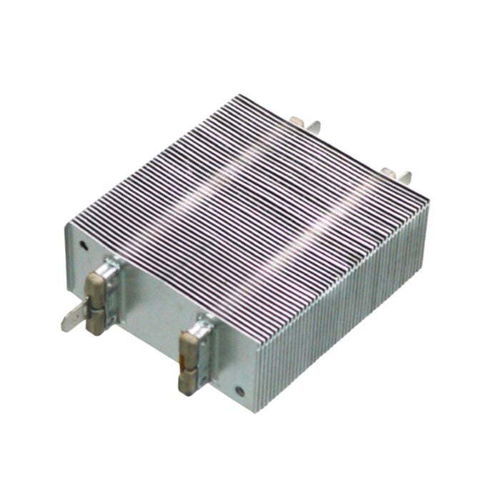

Elektrische Lufterhitzungsanlage SH series

ACeinphasigwandmontiert

Produktbeschreibung
PTC-Lufterhitzer SH-Typ: die Wärmeleistung lässt sich über den Luftstrom regeln; höherer Luftstrom erhöht Wärmeleistung und Leistung (W). Auch Hochvolt‑Varianten des SH‑Typs verfügbar.

Wesentliche Punkte

• Leistung proportional zum Luftstrom: erhöhter Luftstrom → höhere Leistung (W).
• Verfügbar in zwei Spannungsgruppen: 200V–240V und 100V–120V.
• Standardmodelle sind hervorgehoben für kürzere Lieferzeiten; kundenspezifische Wattzahlen, Längen und Spezifikationen für größere Stückzahlen möglich.

Teilenummerierung
Das Nummernschema kennzeichnet Modellpräfix (SH-), Lamellenabstandscode (M), Isolationscode (S oder D), Länge und Zubehörcodes. Grafiken auf der Produktseite zeigen die Positionen dieser Angaben.

Hinweise zur Teilenummerierung

• PTC FIN PITCH (SH-XXXXM): Die Leistung (W) in den Tabellen basiert auf Lamellenabstand 1,68 mm (Code M).
• PTC ISOLATION (SH-XXXXM-XXXS): Die Leistung (W) in den Tabellen basiert auf Einfachisolierung (Code S).
• Doppelisolierung (Code D) erhöht typischerweise den Preis um ~20–30% und reduziert die Leistung um ~10%; doppelt isolierte Einheiten haben kein Elektrodenpotenzial an den Lamellen und eignen sich für Kontakt mit leitfähigen Materialien, hohe Luftfeuchte, Stoßanforderungen oder Automotive‑Qualitätsanforderungen.
• Bei Geräten mit einem maximalen Einschaltstrom > 14 A schließen bestimmte Zubehörpositionen standardmäßig keinen Thermostat ein.

Zubehör

• PTC + Montagerahmen — temperaturbeständige Kunststoffrahmen (z. B. MSHF-70 für 70 mm, MSHF für 70 mm, MHF-90 für alle Längen).
• PTC + Rahmen + Lüfter + Zubehör — optionale vormontierte Heizmodule können PTC‑Heizelement (z. B. SH 70 mm), Kunststoffrahmen (MSHF-70), Standard‑Kugel‑Axiallüfter 92×92 mm, Thermostat, Sicherung, Anschlusskabelsatz und Schrauben enthalten; Teilenummern unterscheiden montiert / separat.

3D / CAD / Modelle
3D‑Viewer für SH‑ und SHW‑Typen verfügbar; STEP/3D‑Dateien auf Anfrage zur Projektintegration lieferbar.

Spezifikationen (Übersicht)
Die Spezifikationstabellen für 200V–240V und 100V–120V geben die Leistung (W) basierend auf Lamellenabstand 1,68 mm (M) und Einfachisolierung (S) an. Doppelisolierte (D) Einheiten haben ≈10% geringere Leistung. Standardmodelle sind hervorgehoben für schnellere Lieferung; kundenspezifische Ausführungen für größere Mengen möglich.

Technische Merkmale / Kerndaten

• Modellserie: SH (SH Type)
• Hersteller: KLC Corporation
• Produktfamilie: PTC Lufterhitzer; Hochvolt PTC Heizer
• Spannungsgruppen: 200V–240V und 100V–120V
• Leistungsbasis: Lamellenabstand 1,68 mm (M) und Einfachisolierung (S)
• Isolationsoptionen: S = einfach, D = doppelt (D => Leistung ≈ -10% ; Preis ≈ +20–30%)
• Zubehör: MSHF-70, MSHF, MHF-90; Lüfterbaugruppen, Thermostate, Sicherungen, Anschlusskabel
• Individualisierung: Wattzahl, Länge und Spezifikationen anpassbar für Großmengen
