Elektrische Lufterhitzungsanlage SS series

ACelektrischwandmontiert

Produktübersicht

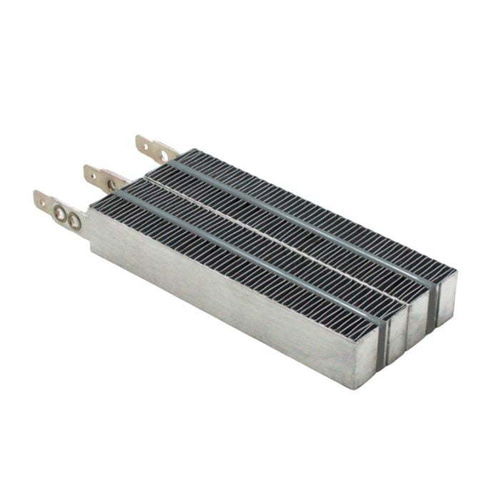

PTC-Lufterhitzer Typ SS sind Edelstahllamellen-PTC-Heizelemente, lieferbar als Single-Fin und Double-Fin. Die Wärmeleistung wird durch den Luftstrom geregelt: höherer Luftstrom → höhere Wärmeleistung. Lieferbar in Standardmaßen oder als kundenspezifische Ausführung (Länge, Breite, Leistung) für Serienaufträge.

Wesentliche technische Merkmale

• Standardlänge PTC-Chip: 24 mm pro Chip.
• Standarddicke: 15 mm (≈16 mm bei Silikonverguss Typ D).
• Leistung pro PTC-Chip: typ. ≈12 W bis 95 W je nach Luftgeschwindigkeit und Volumen (Referenz 3,3 m/s).
• Konfigurationen: Single Fin und Double Fin; mehrere Standardbreiten verfügbar (siehe Modellübersicht).
• Minimales Maß: 22 × 22.3 × 15 mm; Beispiel größeres Set: 361 × 267.6 × 15 mm (16 mm mit Silikon).

Leistung & elektrische Berechnung

• Stromberechnung: Strom (A) = P / V.
• Max. Einschaltstrom: Max Inrush ≤ Strom (A) × modellabhängiger Faktor (typ. 1,35–1,8).
• Beispiel: Modell SS-108V0204B1 — P = 500 W, V = 110 V → I = 4,54 A → Max Inrush ≈ 4,54 × 1,7 ≈ 7,73 A.

Ausgewählte Modellbeispiele (single & double fin)

• Single Fin Beispiele: SS-X04V0202B1 — 34.6±1.0 × 48 × 15 mm — 50–250 W ; SS-X12V0304B1 — 46.9±1.0 × 96 × 15 mm — 300–800 W ; SS-X40V0508B1 — Gruppe 192 × 15 mm — 1000–2500 W.
• Double Fin Beispiele: SS-X01V0101B2 — 22.2±0.5 × 24 × 15 mm — 30–100 W ; SS-X09V0303B2 — 65.4±1.0 × 72 × 15 mm — 300–800 W ; SS-X48V0608B2 — Gruppe 192 × 15 mm — bis zu 4500 W.
• Die vollständige Tabelle auf der Produktseite nennt Modellcodes, Toleranzen, Einschaltstromfaktoren und Leistung @ 3,3 m/s.

Anpassung & mechanische Details

• Längenberechnung (L): L = 24 mm × Anzahl PTC-Chips pro Satz + Toleranz (z. B. 24 × 5 + 1 = 121 mm).
• Breite (W): Erweiterung durch Kombination von Single-/Double-Fin-Sets. Typische Breiten: Single-Fin ≈12.3 ±1 mm ; Double-Fin ≈22.3 ±1 mm ; zusätzliche Fin-Breiten berücksichtigen.
• Dicke (T): Standard 15 mm ; Silikonverguss erhöht die Dicke geringfügig.
• Vorteile Silikonverguss: Feuchtigkeitsschutz, Verhinderung der Oxidation von Elektroden, geringeres Kurzschluss-/Funkenrisiko bei hoher Luftfeuchte, verbesserte Klebung und Oberfläche.

Rahmen & Zubehör

• Montagerahmen: temperaturbeständige Kunststoffrahmen zur Integration (z. B. MHF-93, MSHF-70 — Passung nach Abmessung prüfen).
• Zubehörpakete: PTC + Rahmen ; oder PTC + Rahmen + Lüfter + Thermostat + Sicherung + Anschlusskabelsatz + Schrauben (vormontierte Lösung möglich).

Zertifizierungen, Bestellung und Hinweise

• Zertifizierungen / Konformitäten: CE, UL/cUL, CSA ; REACH- und RoHS-Konformität in der Dokumentation angegeben.
• CE-Beispiel: Bereich 200 V ~ 600 V ; angegebene Maximalleistung beispielhaft 4500 W (siehe Zertifikatbedingungen).
• Hervorgehobene Standardmodelle in den Tabellen haben kürzere Lieferzeiten ; kundenspezifische Ausführungen (Leistung, Maße, Spezifikationen) für Großmengen möglich — Vertriebsanfrage mit P, V und Integrationsanforderungen.
• Marke: KLC Corporation.
