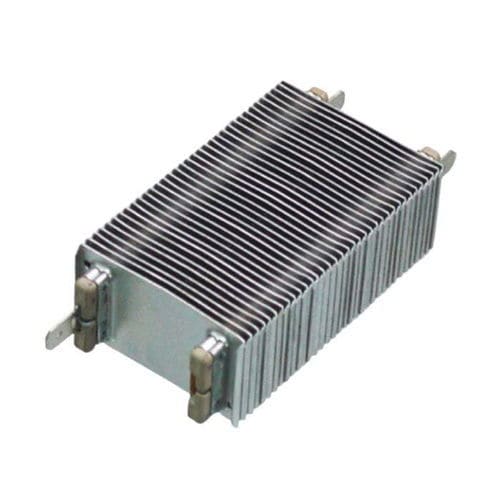

Elektrische Lufterhitzungsanlage TH series

ACwandmontiertmaßgefertigt

Produktübersicht
Dieser neu entwickelte PTC-Lufterhitzer vom Typ TH ist in zwei Rohrabständen erhältlich: Standard 31 mm und optional 25 mm für spezielle Ausführungen. Die Wärmeleistung des PTC lässt sich über den Luftstrom regeln; mit steigendem Luftstrom erhöhen sich Wärmeleistung und Leistungsaufnahme (W). Maßzeichnungen und Teilenummernschemata sind verfügbar.

Verfügbare Spezifikationen / Bereiche

• TH Typ — Spezifikationen 200V~240V
• TH Typ — Spezifikationen 100V~120V
• TH Typ Zubehör (z. B. Montagerahmen MHF-90)

3D-Modelle
Interaktive 3D-Viewer sind auf der Produktseite für TH Typ und THW Typ eingebettet; mit Hover-Vorschau lassen sich die 3D-Modelle ansehen.

Teilenummerierung
Teilenummernbeispiele und Konventionen sind für den TH Typ angegeben. Wichtige Hinweise:

• PTC FIN PITCH (TH-XXXXN): Die Leistungsangaben (W) in den Tabellen basieren auf PTC-Lufterhitzern mit Lamellenabstand 2,0 mm (gekennzeichnet 'N').
• PTC INSULATION (TH-XXXXN-XXXS): Die Leistungsangaben in den Tabellen basieren auf einfacher Isolierung ('S'). Doppelisolierung ('D') erhöht typischerweise den Preis um ~20–30% und reduziert die Leistung um ~10%. Doppelisolierte Varianten haben kein Elektrodenpotenzial an den Lamellen und eignen sich bei Kontakt mit leitfähigen Materialien, hoher Luftfeuchte, Stoßbeanspruchung oder wenn erhöhte Stabilität (z. B. Automotive) erforderlich ist.

Hinweise zu Standardmodellen und kundenspezifischen Lösungen

• Hervorgehobene Positionen in den Spezifikationstabellen sind Standardmodelle mit kürzeren Lieferzeiten und wirtschaftlicheren Preisen.
• Für große Stückzahlen können Leistung, Länge und Spezifikationen kundenspezifisch ausgelegt werden.

Zubehör
Temperaturbeständiger Kunststoff-Montagerahmen zur Aufnahme des PTC-Heizelements. Modell: MHF-90 (geeignet für alle Längen und Modelle). Teilenummernformate für Zubehör-Only und montierte Optionen sind angegeben.

Technische Daten / Spezifikationen

• Manufacturer: KLC Corporation
• Modell / Serie: Typ TH
• Rohrabstände: Standard 31 mm; optional 25 mm für Sonderausführungen
• Leistungsregelung: abhängig vom Luftstrom; höherer Luftstrom → höhere Wärmeleistung und Wattzahl
• Lamellenabstand Referenz: 2,0 mm (gekennzeichnet 'N') — Grundlage der Leistungsangaben
• Isolationsoptionen: Einfach (S) — Basis; Doppel (D) — Preis ~+20–30%, Leistung ≈ -10%, eliminiert Elektrodenpotenzial an Lamellen
• Spannungsbereiche: Spezifikationstabellen für 200V–240V und 100V–120V
• Zubehör: Montagerahmen MHF-90 (temperaturbeständig); Teilenummernformate verfügbar
• Beispiel-Teilenummern geben Lamellenabstand, Isolationsart und Montage-/Zubehördetails an
