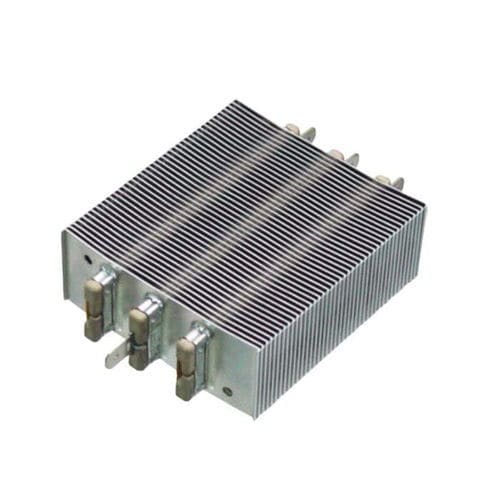

Elektrische Lufterhitzungsanlage MSH series

ACDCHeißluft

Produktübersicht
Die PTC-Lufterhitzer vom Typ MSH von KLC besitzen eine mehrstufige Heizsteuerung, die den unabhängigen Betrieb von einem, zwei oder drei Heizrohren erlaubt. Die gestaffelte Auslegung ermöglicht variable Heizleistung, geringeren Energieverbrauch und verlängerte Lebensdauer. PTC-Elemente regulieren die Leistung entsprechend dem Luftstrom: höherer Luftstrom erhöht die Wärmeleistung, höhere Umgebungstemperaturen reduzieren die PTC-Ausgangsleistung.

Hauptmerkmale und Vorteile

• Luftstromgesteuerte Selbstregulierung
• Mehrstufige Heizsteuerung (1, 2 oder 3 Röhren) für einstellbare Leistung
• Energiesparender Betrieb — Aktivierung nur der benötigten Stufen
• Anpassbar an hohe und niedrige Umgebungstemperaturen
• Verlängerte Lebensdauer durch Zyklisierung der Elemente und reduzierte Belastung
• Sicherheit: PTC-Selbstregelung verhindert Überhitzung
• Anwendbar in EV-Heizsystemen, Batteriethermomanagement, HLK und industriellen Trocknungsprozessen

Technische Highlights

• Spannungsbereich: 12 V ~ 600 V AC/DC (anpassbar)
• Leistungsoptionen: Mehrstufiges Design für variable Ausgangsleistung
• Heizmedium: Luftstromheizung mit Rohraufbau
• Steuerungsoptionen: Kompatibel mit kundenspezifischer Verdrahtung und Leistungsstufenschaltung
• Sicherheit: Überhitzungsschutz durch PTC-Selbstregelung
• Anpassungen: Abmessungen, Röhrenanordnung und Leistungsstufenverdrahtung auf Anfrage

Typische Anwendungen

• Heizung von Elektrofahrzeugen (Innenraumheizung, Enteisung, Zusatzheizung)
• Batteriethermomanagement (BTMS) — mehrstufiges Heizen zur Stabilisierung der Batterietemperatur
• HLK und Luftaufbereitungsanlagen — regelbare Luftheizung in Lüftungssystemen
• Industrieanlagen — Trocknung, Entfeuchtung und kontrollierte Lufterwärmung

Teilenummerierung & Hinweise

• PTC-Fin-Pitch-Beispiel: MSH-XXXXM — Leistungsangaben basieren auf Lamellenabstand 1,68 mm (M); Abstand 2,6 mm (B) ≈ 90 % der M-Leistung
• Isolierung: S = einfache Isolierung (Basis); D = doppelte Isolierung (typisch ≈ 10 % geringere Leistung; Preis +20–30 %)
• Bestimmte Zubehörkits enthalten keinen Thermostat für Heizer mit Einschaltströmen >14 A; Thermostate sind auf Anfrage erhältlich

Zubehöroptionen

• PTC + Montagerahmen (temperaturbeständiger Kunststoffrahmen) — Rahmenmodelle für verschiedene Längen
• Komplettbaugruppen: PTC + Rahmen + Lüfter + Zubehör — oder Einzelkomponenten (Lüfter, Thermostat, Anschlusskabelsatz, Sicherung, Schrauben)

3D-Modelle & kundenspezifische Konstruktionsunterstützung
Interaktive 3D-Modelle sowie CAD/STEP-Dateien sind zur Integration und Konstruktionsprüfung verfügbar.

Technische Spezifikationen

• Spannung: 12 V ~ 600 V AC/DC (anpassbar)
• Konfiguration: 1, 2 oder 3 unabhängig schaltbare Heizrohre
• Heizmedium: Luft durch Rohrkonstruktion
• Optionen: Lamellenabstand M = 1,68 mm oder B = 2,6 mm; Isolierung S oder D; kundenspezifische Verdrahtung und Layouts
