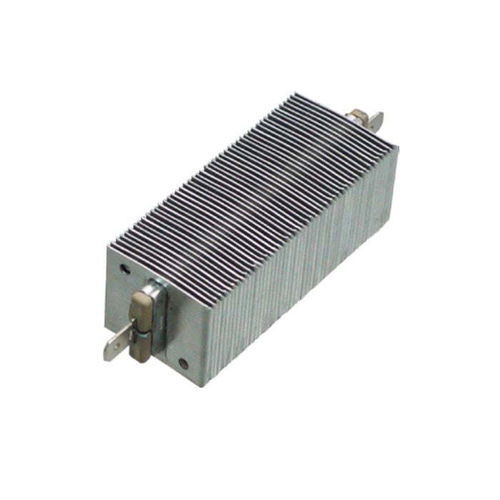

Elektrische Lufterhitzungsanlage OH (w) series

wandmontiert

Produktbeschreibung
PTC-Lufterhitzer des OH-Typs bieten eine luftstromabhängige Wärmeleistung: bei höherem Luftstrom steigen Wärmeabgabe und elektrische Leistung. Auf der Produktseite stehen 3D-Vorschauen und Spezifikationstabellen zur Auswahlunterstützung bereit.

Verfügbare Ressourcen

• Spezifikationen OH-Typ 200V~240V (Tabelle)
• Spezifikationen OH-Typ 100V~120V (Tabelle)
• OH-Typ Zubehör und Beispiel-Teilenummern
• PTC-Lufterhitzer-Datenblatt (PDF) und 3D-Viewer

Teilenummerierung & Hinweise

• PTC FIN PITCH (Format OH-XXXXM): Die Leistungsangaben (W) in den Tabellen beziehen sich auf einen Lamellenabstand von 1,68 mm (Code M).
• PTC ISOLATION (Format OH-XXXXM-XXXS / -XXXD): Die Tabellen sind auf Einfachisolierung (S) bezogen. Hinweise zur Doppelisolierung (D):
  • Der Preis für D-Modelle liegt typischerweise 20–30% über dem von S-Modellen.
  • Die Leistung (W) von D-Modellen ist etwa 10% geringer als bei S-Modellen.
  • D-Modelle haben kein Elektrodenpotenzial an den Lamellen und eignen sich für Kontakt mit leitfähigen Materialien, feuchte Umgebungen, stoßbeanspruchte Anwendungen oder Anwendungen mit höheren Stabilitäts-/Qualitätsanforderungen (z. B. Automotive).

Spezifikationen (200V~240V)
Spezifikationstabellen für 200V~240V-Modelle sind auf der Produktseite verfügbar. Markierte Einträge sind Standardmodelle mit kürzeren Lieferzeiten und günstigeren Kosten. Leistungswerte basieren auf Lamellenabstand 1,68 mm (M) und Einfachisolierung (S). Anpassungen möglich bei größeren Stückzahlen.

Spezifikationen (100V~120V)
Spezifikationstabellen für 100V~120V-Modelle sind auf der Produktseite verfügbar. Markierte Einträge sind Standardmodelle mit kürzeren Lieferzeiten und günstigeren Kosten. Leistungswerte basieren auf Lamellenabstand 1,68 mm (M) und Einfachisolierung (S). Anpassungen möglich bei größeren Stückzahlen.

Zubehör

• Temperaturbeständiger Kunststoff-Montagerahmen (Beispiel: MHF-90, L-förmig) zur sicheren Aufnahme des PTC-Heizelements. Beispiel-Teilenummernformat für Baugruppen: OH-XXXM-XXX2.

Weitere Hinweise

• 3D-Viewer für OH Typ und OHW Typ zur geometrischen Vorschau sind verfügbar.
• Teilenummerndiagramme und Maßzeichnungen sind auf der Produktseite zur Unterstützung von Integration und Layout verfügbar.

Caractéristiques / spécifications techniques

• Modell / Typ: OH-Typ (OH-Serie)
• Manufacturer: KLC Corporation
• Spannungsbereiche: 100V~120V und 200V~240V (separate Tabellen)
• Leistungscharakteristik: die Wärmeleistung steigt mit dem Luftstrom
• Referenz-Lamellenabstand für Leistungsangaben: 1,68 mm (M)
• Isolationsoptionen: Einfachisolierung (S) — Referenz; Doppelisolierung (D) — ≈10% geringere Leistung, ≈20–30% höherer Preis, kein Elektrodenpotenzial an den Lamellen
• Standardmodelle gekennzeichnet (kürzere Lieferzeiten)
• Kundenspezifische Anpassung: Wattzahlen, Längen, Spezifikationen bei größeren Stückzahlen möglich
• Zubehör: Montagerahmen MHF-90 (temperaturbeständiger Kunststoff, L-förmig)
• Ressourcen: Maßzeichnungen, Teilenummerndiagramme, Datenblatt (PDF) und 3D-Modelle auf der Produktseite
