Stromwandler mit Wandler LBfestinstalliertACMittelspannung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- mit Wandler
- Montage
- festinstalliert
- Elektrische Spezifikation
- AC, Mittelspannung
- Weitere Eigenschaften
- isoliert
- Primärstrom
Max: 8.000 A
Min: 0,5 A
Beschreibung
Produktübersicht
Hauptmerkmale
Technische Daten
Installation und Merkmale

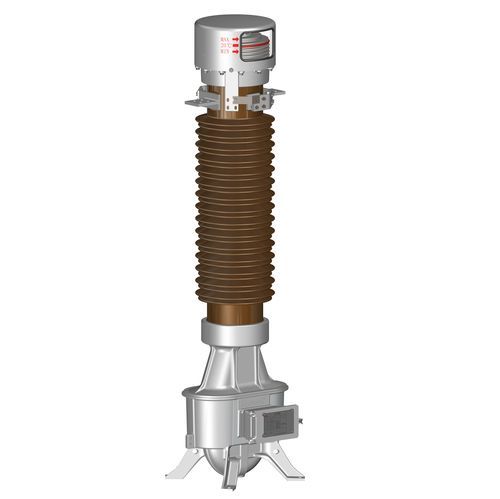

- Der Stromwandler Typ LB ist für den Außeneinsatz mit Papier‑Öl‑Isolation ausgelegt. Die Primärwicklung ist U‑förmig (hairpin). Der Tank ist unten am Gehäuse befestigt. LB ist für Systeme mit hohen Strömen ausgelegt und bietet stabile dynamische und thermische Eigenschaften sowie hohe Isolationsleistung.
Hauptmerkmale
- Elektrische Eigenschaften: geeignet für Systeme mit großen Strömen; stabil unter dynamischer und thermischer Belastung.
- Mechanische Eigenschaften: seismische Konformität nach ETG1020 und IEEE‑693.
- Isolation und Dichtung: hohe Dichtheit zur Vermeidung von Leckagen und Korrosion; ausgelegt für einfache Bedienung und Wartung.
Technische Daten
- Seismischer Standard: ETG1020 / IEEE 693
- Höhe über NN: ≤1000 m (höhere Höhe kundenspezifisch)
- Umgebungstemperatur: -60 ℃ bis 50 ℃
- Frequenz: 50 / 60 Hz
- Genauigkeitsklassen (Messung): 0.2S, 0.2, 0.5S, 0.5, 1.0; (Schutz): 5P, 10P
- Sekundärstrom: 1 A, 5 A
- Primärstrombereich: 0.5 A – 8000 A
- Bemessungssystemspannung: 27,5 kV – 220 kV
Installation und Merkmale
- Typ: LB (Außen‑Stromwandler mit Papier‑Öl‑Isolation)
- Primärwicklungsform: U‑Form (hairpin)
- Installation: Tank am Boden des Gehäuses befestigt
- Entwickelt für Systeme mit hohen Strömen mit hoher dynamischer und thermischer Stabilität
