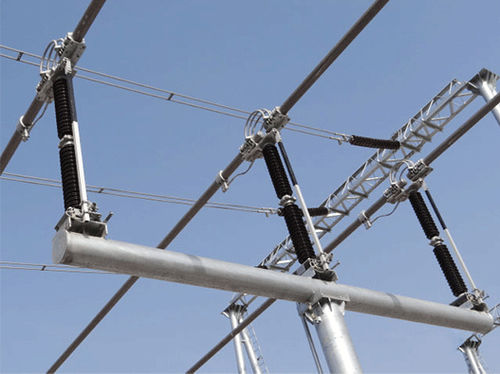

Manueller Trennschalter JW10

HochspannungACErdung

Das Produkt JW10 ist ein einsäuliger Hochspannungs-Erdungsschalter für den Außenbereich mit vertikaler Öffnung. Die Nennspannung reicht von 40,5 bis 800 kV. Vorteile der Leiter Konstruktions- und bauliche Vorteile Hohe Kurzzeit-Stromfestigkeit Merkmale 01 Vorteile der Leiter Verwendet eine einarmige Klapp-Stromabnehmerkonstruktion. Übertragungskomponenten und Ausgleichsfedern sind in stromführenden Rohren versiegelt, um Umwelteinflüsse zu minimieren. Kompaktes Profil mit einem Gestänge an der Basis für eine bequeme Einstellung. 02 Konstruktions- und bauliche Vorteile Für die leitenden Teile werden Profile aus einer hochleitfähigen Aluminiumlegierung verwendet, die eine hervorragende elektrische Leistung, hohe mechanische Festigkeit, eine leichte Bauweise und überragende Korrosionsbeständigkeit gewährleisten. Die Stromübertragung an den Klappgelenken erfolgt über flexible Shunts ohne bewegliche Kontakte, was Zuverlässigkeit garantiert und gleichzeitig minimalen Wartungsaufwand sowie einen langfristigen, wartungsfreien Betrieb ermöglicht. 03 Hohe Kurzzeit-Stromfestigkeit Der hängende statische Kontakt wird durch einen Ring aus reinem Aluminiumlitzenseil gesichert, was die Strombelastbarkeit erhöht. Die dreieckige Stahlseilaufhängung ermöglicht eine bequeme Einstellung, bietet hervorragende Stabilität und minimiert die vertikale Verschiebung.
