Vakuumschutzschalter ZW39

mit FederantriebACHochspannung Klasse A

Produktübersicht

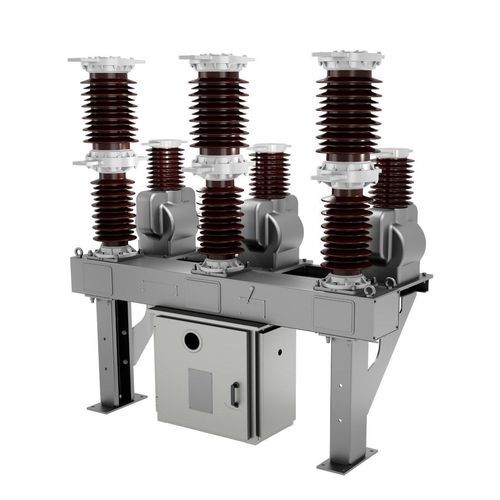

Der Vakuum-Leistungsschalter ZW39 ist ein außenaufgestelltes Hochspannungs-AC-Schaltgerät für Übertragung und Verteilung. Er verwendet Vakuumunterbrecher mit einem fluorfreien Isoliermedium (GWP = 0), ist mit internem oder externem Stromwandler (CT) konfigurierbar und verfügt über einen integrierten Druckguss-Aluminium-Federmechanismus für zuverlässigen, wartungsfreien Betrieb unter extremen Umgebungsbedingungen (−50 °C, große Höhe, Kondensation, Eis). Geeignet für Umspannwerke, Verteilernetze und Bahnanwendungen.

Hauptmerkmale

• Umweltfreundliches Isoliermedium — Vakuumunterbrecher mit Stickstoff/sauberer Luft; fluorfreie Lösung, GWP = 0.
• Hohe Umgebungsbeständigkeit — Beseitigt das Risiko der Verflüssigung bei niedrigen Temperaturen; geschlossene Bauweise ohne exponierte mechanische Übertragungselemente; zuverlässiger Betrieb bei −50 °C, in großer Höhe sowie bei Kondensation oder Eisbildung.
• Zuverlässiger Mechanismus — Integrierter Druckguss-Aluminium-Basis-Federmechanismus sorgt für stabile Leistung, erfüllt die Anforderungen der M2-Mechaniklebensdauer und ist wartungsfrei.
• Hohe Schaltleistung — Komplettserie mit Abschaltvermögen bis 40 kA und Spitzenschalt-/Haltefähigkeit bis 104 kA, geeignet für komplexe Betriebsbedingungen.
• Konfigurierbar — Interner oder externer CT, optional motorischer Antrieb und Fernsteuerungs-Schnittstellen.

Technische Daten

• Nennspannung (kV): 31.5, 40.5, 72.5, 145
• Nennfrequenz (Hz): 50/60
• Erster Pol bis Auslösefaktor: 1.3/1.5
• Nennstrom (A): Bis zu 3150
• Nenn-Schaltstrom bei Kurzschluss (kA): Bis zu 40
• Nenn-Schließstrom bei Kurzschluss (Spitze) (kA): Bis zu 104
• Nenn-Kurzzeitfeststrom (kA): Bis zu 40
• Nenn-Spitzenfeststrom (kA): Bis zu 104
• Kurzzeitfestdauer (s): 4
• Nenn-Schaltfolge: O-0.3s-CO-3min-CO
• Mechanische Lebensdauer: 10000 Schaltungen

Anwendungen

• Hochspannungs-Umspannwerke, Verteilernetze, Bahnstromversorgungsstationen, industrielle Energieanlagen und Punkte zur Integration erneuerbarer Energien.

Optionen & Zubehör

• Interner/externer CT, motorischer oder manueller Antrieb, Fernsteuerungsmodule, verschiedene Antriebsvarianten und standortspezifische Anpassungen.
