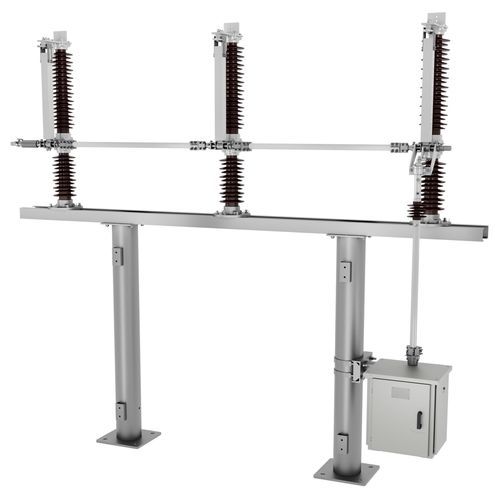

Hochspannungs-Lasttrennschalter GW8

einpoligACvertikal

Produktübersicht
GW8 ist ein einpfeileriger, vertikal öffnender Außen-Hochspannungs-AC-Trennschalter, entwickelt für Neutralpunkte und Blindleistungskompensationskreise. Er ist für Nennspannungen 40,5, 72,5 und 126 kV verfügbar und für raue Außenbedingungen ausgelegt.

Merkmale

• Hochwertiges leitfähiges Material: Die stromführenden Arme verwenden rechteckige Aluminiumlegierungsprofile, die hohe Festigkeit, geringes Gewicht, vergrößerte Wärmeabstrahlfläche und erhöhte Korrosionsbeständigkeit bieten.
• Neue Kontaktstruktur: Selbstbetätigte Kontaktfinger aus Chrombronzelegierung klemmen die Kontaktfeder, gewährleisten Betriebssicherheit unter Normallast und Widerstandsfähigkeit gegen kurzfristige thermische und elektromagnetische Einflüsse bei Kurzschlussfehlern sowie ausgezeichnete mechanische Verschleißfestigkeit.
• Feste Verbindungen: Der stromführende Weg verwendet permanente (feste) Verbindungen (ausgenommen bewegliche/stehende Kontaktflächen), um den Wartungsaufwand zu minimieren.

Technische Daten

• Nennspannung (kV): 40,5, 72,5, 126
• Nennfrequenz (Hz): 50/60
• Nennstrom (A): Bis zu 1600
• Nenn-Kurzzeit-Kurzschlussstrom (kA): Bis zu 40
• Spitzenkurzschlussstrom (kA): Bis zu 100
• Betriebstemperatur (°C): -50 bis +55
• Maximale Eisauflage (mm): Bis zu 20
• Erdbebenfestigkeit: Bis zu 1,0 g

Modellfamilie und Anwendungsdetails

• Modellfamilie: GW8
• Anwendung: Außen-HV-Trennschalter für Neutralpunkte oder Blindleistungskompensationskreise
• Aufbau: Einpfeileriger, vertikal öffnender Typ
• Leitfähiges Material: Rechteckige Aluminiumlegierungsprofile für stromführende Arme
• Kontaktmaterial/-struktur: Selbstbetätigte Kontaktfinger aus Chrombronzelegierung für Klemmen und hohe Verschleißfestigkeit
• Anschlussart: Permanente (feste) leitfähige Verbindungen zur Minimierung der Wartung
• Verfügbare Nennspannungen: 40,5 kV, 72,5 kV, 126 kV
• Nennfrequenz: 50/60 Hz
• Nennstromfähigkeit: Bis zu 1600 A
• Kurzzeit-Kurzschlussfestigkeit: Bis zu 40 kA
• Spitzenfestigkeit: Bis zu 100 kA
• Betriebumgebungstemperaturbereich: -50 °C bis +55 °C
• Maximale Eisauflage: Bis zu 20 mm
• Erdbebenfestigkeit: Bis zu 1,0 g
