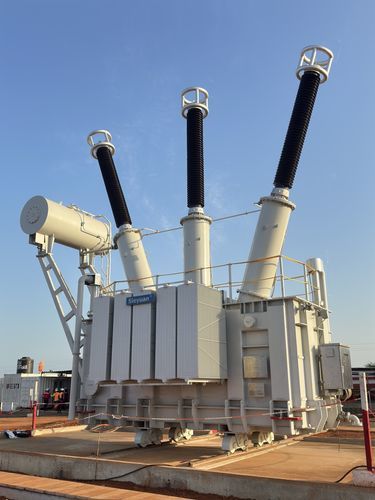

Variable Kompensations-Drosselspule

ölgefüllt

Übersicht
Hochspannungs-Shunt-Reaktor zur Neutralisierung des kapazitiven Effekts von EHV-Fernleitungen. Er absorbiert überschüssige Blindleistung, dämpft Oberschwingungsströme und verbessert Effizienz sowie Netzqualität.

Hauptmerkmale

• Geringe Verluste: radialer Eisenplattenkern mit hohem Füllfaktor und gleichmäßiger magnetischer Flussverteilung für minimale Leerlaufverluste und vernachlässigbaren Streufluss.
• Niedriger Geräuschpegel: Eisenplatten getrennt durch nichtmagnetische Abstandshalter und Vakuum-Imprägnierung mit Epoxidharz zur Vibrationsdämpfung und für sehr niedrige Betriebsgeräusche.
• Hohe Zuverlässigkeit: Auslegung und Fertigung für sicheren, stabilen Langzeitbetrieb in Hochspannungs-Übertragungsumgebungen.
• Funktionen: kompensiert kapazitiven Effekt langer Leitungen, absorbiert Blindleistung, verbessert Übertragungseffizienz und unterdrückt Oberschwingungen zur Verbesserung der Netzqualität.

Technische Daten (Kurz)

• Spannungsniveau: bis 750 kV
• Kühlmedium: Mineralöl oder Esteröl
• Spannungsregelung: fest oder einstellbar

Technische Daten

• Anwendung: Kompensation des kapazitiven Effekts an EHV-Fernleitungen
• Kern/Konstruktion: radialer Eisenplattenkern mit hohem Füllfaktor und gleichmäßigem magnetischem Fluss
• Kerntrennung: spezielle nichtmagnetische Abstandshalter zwischen den Eisenplatten
• Imprägnierung: vakuumimprägniertes Ensemble mit Epoxidharz zur Vibrationsdämpfung und Geräuschreduzierung
• Leistungsvorteile: geringe Leerlaufverluste, vernachlässigbarer Streufluss, sehr geringe Vibrationen und Geräusche, hohe Betriebssicherheit
• Funktionen: Blindleistungsaufnahme, Oberschwingungsunterdrückung, Verbesserung der Netzqualität
• Verfügbare Spannungsstufe: bis 750 kV
• Kühloptionen: Mineralöl oder Esteröl
• Regelungsarten: fest oder einstellbar
