Mittelspannungs-Lasttrennschalter ZGW1

DCmit StarkstromDoppelsäulen

Produktübersicht

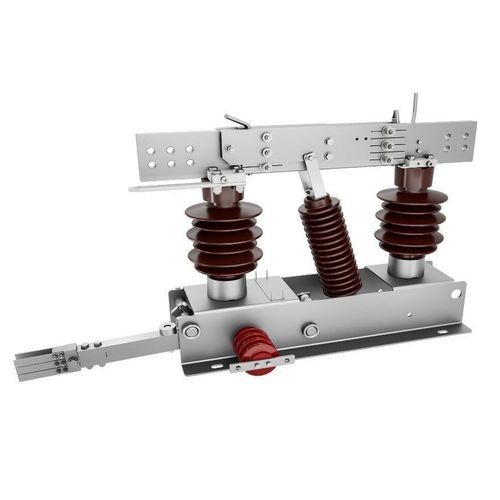

Der ZGW1 ist ein außenliegender zweisäuliger, vertikal öffnender DC‑Lasttrennschalter, entwickelt für städtische Schienenverkehrssysteme. Nennspannung: 1,5 kV. Er bietet zuverlässige Trennung und eine mechanisch robuste Basis, um elektromagnetischen Kräften und Kurzschlussbelastungen in Freiluft‑Traktionsanlagen standzuhalten.

Hauptmerkmale

• Kupferprofil‑Leiter — Der obere Leiterkreis verwendet hochleitfähige Kupferprofile für sehr gute elektrische Leitfähigkeit, mechanische Festigkeit und Korrosionsbeständigkeit.
• Graphitverstärkte Silberbeschichtung — Kontaktfinger sind in den Eingriffsbereichen mit graphitverstärkter Silberbeschichtung versehen, die selbstreinigende und selbstschmierende Eigenschaften bietet, den Wartungsaufwand reduziert und die Kontaktzuverlässigkeit erhöht.
• Erddungs‑Verriegelung — Der Erdungsschalter ist mit dem Trennschalter verriegelt, was eine sichere und einfache Erdungsbedienung gewährleistet.
• Monoblock‑Grundrahmen — Trägerboden aus gebogenem Stahlblech gefertigt, um elektromagnetischen Kräften und mechanischen Belastungen durch Leitungsendfehler oder kurzzeitige Ströme zu widerstehen.

Technische Daten

• Nennspannung (kV): 1,5
• Nennstrom (A): Bis zu 4000
• Kurzzeitiges Belastungsvermögen (kA): Bis zu 50
• Spitzenwert‑Belastungsvermögen (kA): Bis zu 125
• Betriebstemperatur (℃): -50 ~ +55
• Maximale Eisauflage (mm): Bis zu 20

Eigenschaften / Technische Spezifikationen

• Modell: ZGW1
• Anwendung: Außenliegender zweisäuliger, vertikal öffnender Trennschalter für städtische Schienenverkehrssysteme
• Nennspannung: 1,5 kV
• Nennstrom: bis zu 4000 A
• Kurzzeitiges Belastungsvermögen: bis zu 50 kA
• Spitzenwert‑Belastungsvermögen: bis zu 125 kA
• Betriebstemperaturbereich: -50 ℃ bis +55 ℃
• Maximale Eisauflage: bis zu 20 mm
• Oberer Leiterkreis: Kupferprofile mit hoher Leitfähigkeit
• Kontaktoberfläche: graphitverstärkte Silberbeschichtung (selbstreinigend, selbstschmierend)
• Erdung: verriegelter Erdungsschalter
• Basis: Monoblock‑Grundrahmen aus gebogenem Stahlblech für elektromagnetische und mechanische Festigkeit
