Schaltanlage für die Primärverteilung ZHW58A

dreiphasigACHochspannung

Produktübersicht

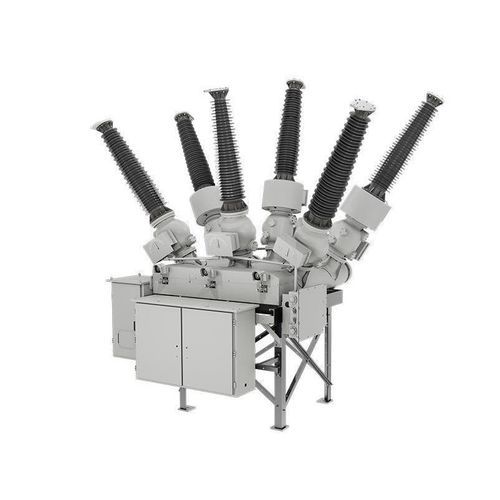

Die ZHW58A hybride gasisolierte Schaltanlage integriert Module wie Leistungsschalter, DS, ES, CT, PT, FES. Sie bietet eine kompakte Bauweise, hohe Umweltanpassungsfähigkeit, hohe Zuverlässigkeit und wartungsfreien Betrieb. Die Nennspannungen reichen von 31,5 bis 145 kV, sodass sie für Hochspannungsübertragungs- und -verteilungsanwendungen wie Umspannwerke geeignet ist.

Kernmerkmale

• Kompakte dreiphasige Split‑Tank-Struktur mit integriertem Grundrahmen
• Hervorragende elektrische Eigenschaften mit integraler Teilentladung <3 pC
• Zuverlässige mechanische Leistung; mechanische Lebensdauer Klasse M2, 10.000 Schaltspiele
• Modulare, standardisierte Flanschverbindungen für flexible Konfiguration und Austauschbarkeit

Funktionen

• Kompakte Bauweise: Dreiphasiges Split‑Tank‑Design und integrierter Grundrahmen ermöglichen dreiphasigen Transport pro Feld und vereinfachen die Montage vor Ort.
• Ausgezeichnete elektrische Leistung: Verbesserte Isolierung, integrale Teilentladung <3 pC und horizontale Schalteranordnung, die Schaltleistungen bis zu 40 kA ermöglicht.
• Zuverlässige mechanische Leistung: Neues integriertes Druckguss‑Aluminium‑Basisfeder‑Betätigungsmechanismus mit kompakter Bauweise und stabilem Ausgang gewährleistet wartungsfreien Betrieb; mechanische Lebensdauer erfüllt M2‑Anforderungen.
• Hochgradig modularer Aufbau: Modulares Konzept mit standardisierten Flanschmaßen ermöglicht flexible Konfigurationen und einfache funktionale Erweiterungen zur Optimierung der Umspannwerksanordnung.

Technische Daten

• Modell: ZHW58A
• Integrierte Module: Leistungsschalter, DS, ES, CT, PT, FES
• Nennspannung (kV): 31,5; 40,5; 72,5; 145
• Nennfrequenz (Hz): 50/60
• Nennstrom (A): bis zu 4000
• Nennabschaltstrom bei Kurzschluss (kA): bis zu 40
• Nennschließstrom bei Kurzschluss (Spitze) (kA): bis zu 108
• Bemessungszeitlicher Kurzschlussstrom (kA): bis zu 40 für 4 s
• Bemessungs-Spitzenstrom (kA): bis zu 108
• Bemessene Schaltfolge: O-0.3s-CO-3min-CO
• Mechanische Lebensdauer: 10.000 Schaltspiele (Klasse M2)
• Teilentladung: integral <3 pC
• Konstruktionsmerkmale: dreiphasiger Split‑Tank, integrierter Grundrahmen, horizontale Schalteranordnung, integrierter Druckguss‑Aluminium‑Basisfeder‑Mechanismus, modulare standardisierte Flanschverbindungen
