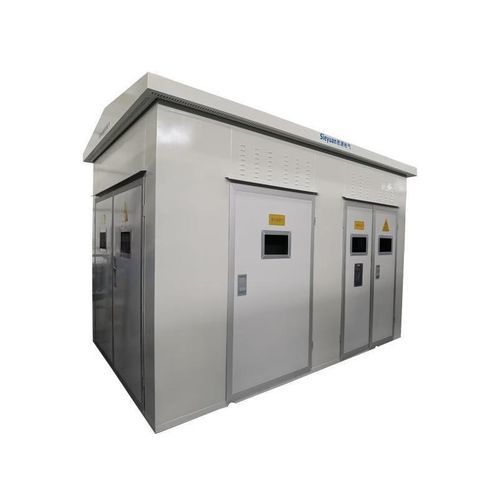

Erdungsvorrichtung

Beschreibung Das flexible Erdungssystem kombiniert Resonanz- und Niederohm-Erdungstechnologien, sodass je nach Fehlerzustand ein nahtloser Wechsel der Erdungsart möglich ist. Es schützt Personal und Anlagen durch Begrenzung des Fehlerstroms und unterstützt die Zuverlässigkeit der Energieversorgung.

Hauptmerkmale

• Hohe Zuverlässigkeit: Echtzeit-Reduzierung des Fehlerstroms zur Verringerung des Verletzungs- und Schadensrisikos an Geräten.
• Schnelle Fehlerisolierung: schnelle Erkennung und Abschaltung der fehlerhaften Leitung zur Verhinderung der Fehlerausbreitung.
• Genaue Leitungsauswahl: integrierte Leitungsauswahl-Auslösung sorgt für präzise Abschaltung des fehlerhaften Abschnitts.

Technische Daten

• Spannungsbereich: 6 kV – 35 kV
• ASC-Einstellverfahren: Stufenschalter / phasengesteuert / Kondensator-Abstimmung
• ASC-Leistungsbereich: 100 kVA – 4400 kVA
• Volt-Ampere-Kennlinie: linear im Bereich 0–110 % der Nennspannung
• Erdungs-Ansprechzeit: < 10 μs

Steuer- und Zeitparameter

• Steuerung des flexiblen Erdungswiderstandsgeräts: Steuerung mittels Vakuum-Schütz
• Widerstandseingabezeit: 0,1 s – 10 s
