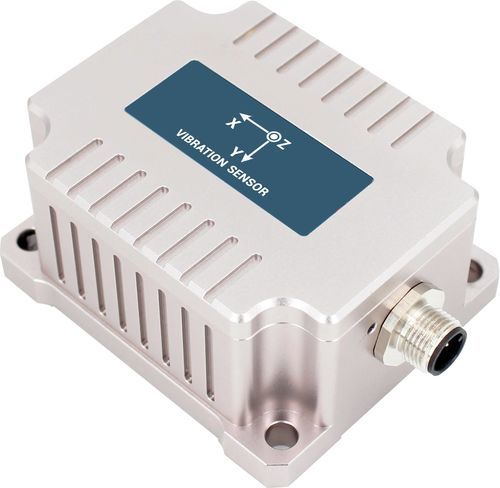

Schwingungssensor für die Maschinen-Zustandsüberwachung AKP342

für Maschinenwartungfür Ventilatorenfür Windkraftanlage

Produktbeschreibung
AKP342 ist ein hochpräziser, rauscharmes dreiachsiger Vibrationssensor, ausgelegt für die Überwachung von Lüftern und Windkraftanlagen. Die Geräte werden über den Betriebsbereich kalibriert und temperaturkompensiert und vor Auslieferung einem mindestens zweiwöchigen Stabilitätstest unterzogen, um konstante Langzeitleistung zu gewährleisten. Der Sensor integriert eine FFT-Funktion zur Messung statischer (0 Hz) und niederfrequenter Vibrationen (0,1–10 Hz), zur Schätzung von Schwingungsparametern und zur Ausgabe von 60‑Sekunden RMS, Max/Min, Spitze‑zu‑Spitze sowie der ersten Ordnungsfrequenz/-amplitude.

Anwendungsbereiche

• Wälzlager-/Rollen‑Vibrationsüberwachung
• Brückenüberwachung
• Sicherheitsüberwachung in Windkraftanlagen

Leistungsdaten

• Messbereich: ±2 g
• Nullpunktkalibrierung: <1 mg
• Gemessene Achsen: X, Y, Z (dreiachsig)
• Wiederholbarkeit An/Aus: <2 mg (max)
• Temperaturkoeffizient des Offsets: 0,15 mg/°C (typ.)
• Auflösung: 1 μg
• Nichtlinearität: <1 % FS (max)
• Bandbreite (3 dB): 0,1–10 Hz
• Querempfindlichkeit: 1 %
• Rauschdichte: 21 μg/√Hz
• Resonanzfrequenz: 2,4 kHz
• Einschwingzeit Beschleunigung nach Inbetriebnahme: 1 s
• Einschwingzeit FFT: 30 s
• Ausgaberaten: 5 / 10 / 25 / 35 / 50 / 100 Hz
• Ausgangsschnittstellen: RS232 / TTL / S485 (optional)
• Kommunikationsprotokolle: 68Protocol, MODBUS RTU
• Eingangsspannung (VDD–VSS): 9–36 VDC
• Betriebsstrom: <16 mA @ 12 VDC
• Gewicht: ≤ 400 g (ohne Kabel)

Abmessungen

• Gehäusegröße: L82 × W70 × H41 mm
• Montagegröße: L71 × W56 × 8 mm
• Montageschrauben: 4 × M6

Technische Daten

• Modell: AKP342
• Messung: Dreiachsig (X, Y, Z)
• Bereich: ±2 g
• Auflösung: 1 μg
• Rauschdichte: 21 μg/√Hz
• Bandbreite: 0,1–10 Hz
• Resonanzfrequenz: 2,4 kHz
• Ausgangsschnittstellen: RS485, RS422, RS232 (optional)
• Kommunikationsprotokolle: 68Protocol, MODBUS RTU
• Ausgabeoptionen: 5 / 10 / 25 / 35 / 50 / 100 Hz
• Versorgungsspannung: 9–36 VDC
• Betriebsstrom: <16 mA @ 12 VDC
• Gewicht: ≤ 400 g (ohne Kabel)
• Betriebstemperatur: -40 °C bis +85 °C
• Lagerungstemperatur: -40 °C bis +85 °C
• Schutzart: IP67
• FFT-Funktion mit 60‑Sekunden RMS, Max/Min, Spitze‑zu‑Spitze sowie erster Ordnungsfrequenz/-amplitude
• Kontaktlose Montage; automatische Berechnung des Horizontalwinkels bei Festschrauben des Sensors
