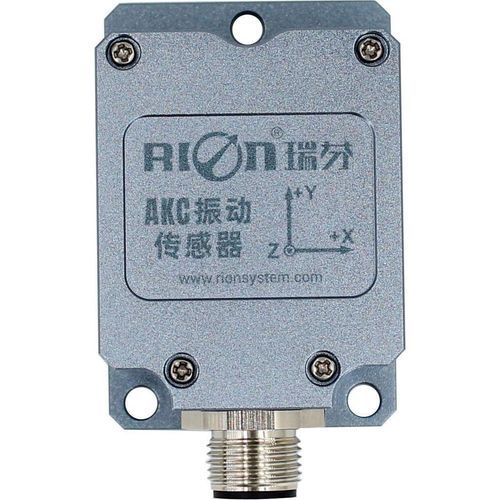

Kapazitiver Schwingungssensor AKC370

MEMSfür Windkraftanlagefür die Bahntechnik

Produktbeschreibung
Der AKC370 ist ein dreiachsiger MEMS‑Kapazitiv‑Vibrationssensor mit analogem Spannungsausgang (0,5–4,5 V). Er verwendet einkristallines Silizium‑MEMS mit interner Kompensation und EMC/RFI‑Abschirmung, um lineare Signale und langfristige Stabilität zu gewährleisten. Wahlbare Messbereiche und eine integrierte Selbsttestfunktion ermöglichen die Zustandsüberwachung in Echtzeit.

Anwendungsbereiche

• Brückenaufprall‑ und Strukturüberwachung
• Überwachung von Windkraftanlagen
• Verkehrssystemüberwachung, Unterbauanalyse und Fehlererkennung bei Hochgeschwindigkeitsbahnen
• Schwingungsüberwachung großer rotierender Maschinen und Motoren
• Niedrigfrequente Schwingungsmessung und automatische Überwachungssysteme
• Vibrationsdiagnostik für medizinische Geräte
• Automobilprüfungen und Dauerüberwachung
• Vibrationskontrolle bei Walzen und Förderern

Parameter

• Modell: AKC370
• Ausgang: Analoge Spannung 0,5–4,5 V (DC‑gekoppelt), Nullpunkt ≈ 2,5 V
• Messbereiche: wählbar ±2 g, ±4 g, ±8 g, ±16 g (typ. ±2 g–±16 g)
• Achsen: Dreiachsig (X, Y, Z)
• Auflösung: <1 mg; Rauschdichte: <25 µg/√Hz (@ ±2 g); <60 µg/√Hz (@ ±16 g)
• Linearität: 1 %; Ein/Aus‑Wiederholbarkeit: <2 mg
• Frequenzgang / integriertes Tiefpassfilter: 0–200 Hz; Bandbreite: 200 Hz @ 3 dB
• Stoßüberleben: >100 g @ 11 ms (Halb‑Sinus); Stoß‑Erholungszeit <1 ms
• Selbsttest: ±1 g @ 10 Hz (ST‑Leiter Erdung)
• Betriebs‑/Lagertemperatur: -40 bis +85 °C
• Versorgungsspannung: 9–36 VDC; Max. Strom: ~35–38 mA @ 12 VDC
• Max. Kalibriersicherh.: <1 mg; Zuverlässigkeit: MIL‑HDBK‑217 Level 2

Abmessungen

• Gehäuseabmessungen: L55 × W37 × H29 mm
• Einbaumaße: L48 × W28,6 × H4 mm
• Befestigung: 3 × M4‑Schrauben
• Gewicht: ≤100 g (ohne Kabel)

Mechanik und Elektrik

• Schutzart: IP67
• Elektrischer Schutz: EMC‑ und RFI‑Abschirmung
• Versorgung: 9–36 VDC; Leistungsverbrauch: 35–38 mA @ 12 VDC (max.)
• Konstruiert für schnelle Stoßrückgewinnung und mit integrierter Selbsttestfunktion
