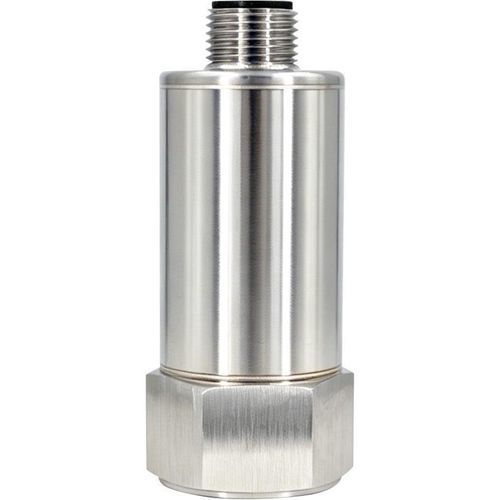

Magnet-Schwingungssensor HFA360

für die Maschinen-Zustandsüberwachungfür Automobilanwendungenfür präventive Wartung

Produktbeschreibung
Dieses Produkt ist ein hochpräziser, breitbandig ansprechender Hochfrequenz-Vibrationssensor mit Ethernet-Schnittstelle zur Echtzeitmessung von dreiachsigen Vibrationen und zur Ausgabe von Beschleunigungswerten der drei Achsen in Echtzeit. Er eignet sich zur Zustandsanalyse in Echtzeit von rotierenden Maschinen wie Motoren, Pumpen, Lüftern, Luftkompressoren, Gasmotoren, Generatoren, Getrieben und Zahnradkästen in industriellen Anwendungsbereichen und liefert präzise Informationen zum Betriebszustand und zur Anlagenintegrität.

Hauptmerkmale

• Sehr breites Ansprechfrequenzband: Messbereich bis 10 kHz und Abdeckung der Fehlerschwingungsbereiche der meisten rotierenden Industrieanlagen.
• Hohe Empfindlichkeit und Linearität: 20-bit-ADC-Abtastung, Empfindlichkeit 0,095 mg/LSB zum Erfassen geringer Vibrationen.
• Hohe Integration: Liefert simultan dreiachsige (X, Y, Z) transiente Vibrationsdaten und ersetzt die traditionelle "DAQ-Karte + Sensor"-Konfiguration.
• Ethernet-Kommunikationsschnittstelle: Daten können über eine 10/100M adaptive Ethernet-Schnittstelle direkt an einen Server oder eine Plattform zur Echtzeitübertragung transienter Wellenformen übertragen werden.
• Versorgung über DC 12V zur Gewährleistung stabiler Datenübertragung.

Anwendungsbereich

• Vibrationsüberwachung industrieller Anlagen
• Windenergie
• Überwachung von Verkehrssystemen, Schottertragschicht-Analyse und Fehlererkennung bei Hochgeschwindigkeitsbahnen
• Großmaschinen und Motoren
• Niedrigfrequente Vibrationen und automatische Überwachung
• Medizinische Geräte
• Brückenüberwachung
• Fahrzeugüberwachung
• Rollenanwendungen

Parameter
HFA360 — Parameter
Messbereich: ±50g
Empfindlichkeit: 0,095 mg/LSB
Messachse: X / Y / Z Achse
Ansprechfrequenz: DC ~ 10 kHz
Abtastfrequenz: 80 kHz
Transiente Daten: Transiente Daten der Achsen X, Y, Z
Kommunikationsschnittstelle: Ethernet
Standard Serveradresse/Port: 192.168.1.169/22009
Standard Geräteadresse: 192.168.1.164
Geräteadresse: Die werkseitig voreingestellte Adresse ist "1"
Betriebstemperaturbereich: -40℃ ~ +85℃
Montagemethode: Magnetisch oder beidseitig verschraubt (unteres Loch M5*6)
Schutzart: IP67
Abmessungen: L24 × W27.3 × H60.6 mm
Produktgewicht: ≤105 g

Abmessungen
Gehäusegröße: L24 × W27.3 × H60.6 mm

Technische Daten

• Modell: HFA360
• Messbereich: ±50g
• Empfindlichkeit: 0,095 mg/LSB
• Achsen: X / Y / Z
• Ansprechfrequenz: DC ~ 10 kHz
• Abtastfrequenz: 80 kHz
• Ausgabe transiente Daten: Achsen X, Y, Z
• Schnittstelle: Ethernet (10/100M adaptive)
• Stromversorgung: DC 12V
• Standard Serveradresse/Port: 192.168.1.169/22009
• Standard Geräteadresse: 192.168.1.164; werkseitige Geräte-ID: 1
• Betriebstemperatur: -40℃ bis +85℃
• Installation: magnetisch oder beidseitig verschraubt (unteres Loch M5*6)
• Schutzart: IP67
• Abmessungen: L24 × W27.3 × H60.6 mm
• Gewicht: ≤105 g
