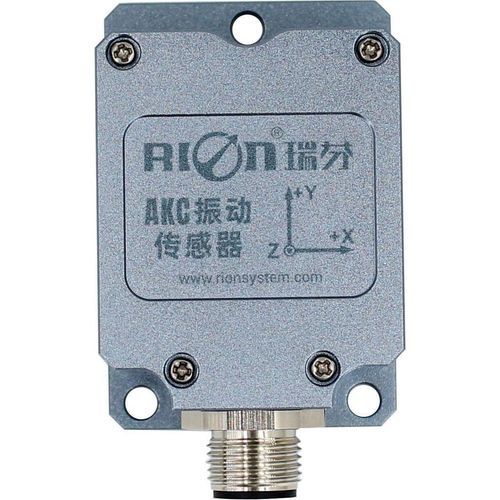

MEMS-Schwingungssensor AKC378

für Maschinenwartungfür die Bahntechnikfür Automobilanwendungen

Produktübersicht

• Triaxialer kapazitiver MEMS-Schwingungssensor
• Gleichstromausgang 4-20 mA
• Konfigurierbarer Messbereich: ±2 g bis ±16 g
• Integrierte Selbsttest-Funktion
• Betriebstemperatur: -40 °C bis +85 °C

Produktbeschreibung
Der AKC378 ist ein triaxialer Schwingungssensor auf Basis von einkristallinem Silizium-MEMS mit integrierter Signalkompensation zur Sicherstellung von Linearität und Langzeitstabilität. Der Sensor liefert ein DC-gekoppeltes analoges 4-20 mA Ausgangssignal, geeignet für industrielle Überwachungssysteme. Die Frequenzgang-Unterstützung reicht von 0 Hz bis 200 Hz für Gleichstrom- und Niederfrequenzmessungen. Integrierte EMC-/RFI-Abschirmung erhöht die Störfestigkeit in elektrischen Umgebungen. Das energiesparende Design und kompakte Format eignen sich für Dauerüberwachung und Systemintegration. Der integrierte Selbsttest ermöglicht eine schnelle Überprüfung der Sensor- und Signalweg-Integrität.

Anwendungsbereiche

• Strukturelle und Stoßüberwachung von Brücken
• Überwachung von Windkraftanlagen
• Verkehrssystemüberwachung, Unterbauanalyse und Fehlererkennung bei Hochgeschwindigkeitszügen
• Zustandsüberwachung großer Maschinen und Motoren
• Automatische Überwachung niederfrequenter Schwingungen
• Überwachung von Walzen und rotierenden Anlagen
• Automobilprüfung und -überwachung
• Vibrationsmessung bei medizinischen Geräten

Technische Daten

• Modell: AKC378
• Messbereich: ±2 g bis ±16 g (konfigurierbar)
• Achsenzahl: X, Y, Z (triaxial)
• Auflösung: <1 mg
• Nulllaststrom: 12 mA
• Vollbereichsausgang: 4-20 mA
• Linearität: <1 %
• Einschalt-/Ausschaltwiederholbarkeit: <2 mg
• Frequenzgang: 0 – 200 Hz (integriertes Tiefpassfilter)
• Bandbreite: 200 Hz @ 3 dB
• Stoßfestigkeit: >100 g @ 11 ms (Halbsinus)
• Stoßerholzeit: <1 ms
• Betriebstemperatur: -40 °C bis +85 °C
• Lagerungstemperatur: -40 °C bis +85 °C
• Versorgungsspannung: 9 – 36 V DC
• Max. Stromaufnahme: 65 mA @ 12 V DC
• Rauschdichte: <25 µg/√Hz @ ±2 g; <60 µg/√Hz @ ±16 g
• Max. Kalibrierunsicherheit: <1 mg
• Elektrischer Schutz: EMC- und RFI-Abschirmung
• Zuverlässigkeit: MIL-HDBK-217 Level 2
• Selbsttest: ±1 g @ 10 Hz (Selbsttest bei geerdeter Leitung)
• Schutzart: IP67
• Abmessungen: L55 × W37 × H29 mm
• Gewicht: ≤100 g (Kabel nicht enthalten)
