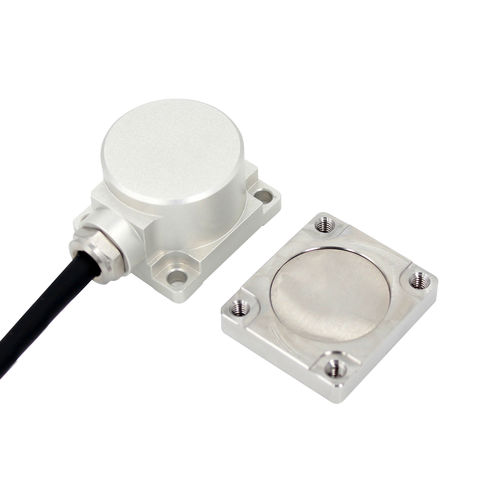

MEMS-Schwingungssensor AKM398

elektronischfür Windkraftanlagefür medizinische Anwendungen

Produktübersicht
Der AKM398 ist ein dreiachsiger MEMS-Vibrationssensor für industrielle Schwingungs- und Stoßmessungen. Der Sensor integriert einen einkristallinen Silizium-Kapazitiv-MEMS-Chip, einen energiesparenden ASIC zur Signalaufbereitung, einen Mikrocontroller zur Speicherung von Kalibrierungs-/Kompensationsdaten und einen integrierten Temperatursensor. Das Gerät liefert einen analogen Stromausgang (4–20 mA), werkseitige Kalibrierung, einen halbleiterbasierten Power-Reset und Überspannungsschutz für stabile, zuverlässige Signale unter anspruchsvollen Einsatzbedingungen.

Wichtigste Merkmale

• Dreiachsige Messung (X, Y, Z)
• Analoger Stromausgang: 4–20 mA
• Versorgungsspannung: 9–36 VDC
• Hohe Stoß-/Aufprallfestigkeit mit schneller Erholung
• Niedriger Betriebsstrom (<60 mA @ 12 VDC)
• Schutzart: IP67
• Gehäuse aus luftfahrt-tauglichem Aluminium
• Werkseitig kalibriert mit stabilem Nullpunkt und Empfindlichkeit

Anwendungsbereiche

• Aufprallaufzeichnung, Ermüdungsüberwachung und Lebensdauerprognose
• Überwachung von Windkraftanlagen
• Überwachung von Bahn- und Verkehrsinfrastruktur, Unterbauanalyse, Fehlererkennung bei Hochgeschwindigkeitszügen
• Große rotierende Maschinen und Motoren
• Niedrigfrequente Schwingungsüberwachung und automatische Überwachungssysteme
• Vibrationsüberwachung von medizinischen Geräten
• Brücken- und Strukturüberwachung
• Automotive-Tests und Qualifizierung
• Überwachung von Walzen und rotierenden Anlagen

Technische Parameter
AKM398 — PARAMETER — EINHEIT
Messbereiche — ±2, ±4, ±8, ±10, ±20, ±40 — g
Abweichungs-Kalibrierung — <1 — mg
Messachsen — X, Y, Z — Achse
Wiederholbarkeit Ein/Aus — <2 — mg (max)
Empfindlichkeit (±10%) — 4, 2, 1, 0.8, 0.4, 0.2 — mA/g (abhängig vom Bereich)
Temperaturkoeffizient der Abweichung — 0.01 / 0.05 — %/°C (bereichsabhängig)
Auflösung / Schwelle (@1 Hz) — <1 — mg (max)
Nichtlinearität — <0.5 / <0.8 / <1 — % FS (max, bereichsabhängig)
Antwortfrequenz — 500 — Hz
Bandbreite (3 dB) — 1000 — Hz
Achsenübergreifende Empfindlichkeit — 1 / 2 — % (abhängig vom Bereich)
Seitliche Vibrations-Empfindlichkeitsverhältnisse — 1 / 2 / 5 — % (abhängig vom Bereich)
Resonanzfrequenz — 2.4 / 5.5 — kHz (abhängig vom Bereich)
Rauschdichte — 21 / 86.6 — μg/√Hz (abhängig vom Bereich)
0 g Ausgang (typisch) — 12 mA (Offset <0.005 ~ <0.003 mA je nach Bereich)
Ausgangsstrom — 4–20 mA
Zuverlässigkeit — MIL-HDBK-217, Klasse II
Stoßfestigkeit — 100 g @ 11 ms, dreiaxial (Halbwelle)
Erholzeit — <1 ms (1000 g, 1/2 sin 1 ms, Impakt auf i-Achse)
Umgebungs-Vibrationsbelastung — 20 g RMS, 20–2000 Hz (Zufallsrauschen, 30 min pro Achse)
Eingang (VDD - VSS) — 9–36 VDC
Betriebsstromaufnahme — <60 mA @ 12 VDC
Schutz — IP67
Material — Gehäuse aus Luftfahrtaluminium
Gewicht — Produktnettogewicht ≤116 g; Magnetfuß ≤50 g
Abmessungen — Produkt: L36 × W32 × H24 mm; Magnetfuß: L36 × W32 × H7 mm

Abmessungen & Montage

• Gehäusegröße: L36 × W32 × H24 mm
• Einbaumaße: L29 × W25 × H4 mm
• Montageschrauben: 4 × M4

Eigenschaften / Spezifikationen

• Modell: AKM398
• Messachsen: X, Y, Z (dreiaxial)
• Verfügbare Messbereiche: ±2, ±4, ±8, ±10, ±20, ±40 g
• Ausgang: 4–20 mA analog
• Typischer 0 g Ausgang: 12 mA (Offset <0.005–0.003 mA je nach Bereich)
• Empfindlichkeit (typ., ±10%): 4 / 2 / 1 / 0.8 / 0.4 / 0.2 mA/g
• Bandbreite: bis zu 1000 Hz (3 dB); Antwortfrequenz: 500 Hz
• Rauschdichte: 21 oder 86.6 μg/√Hz (bereichsabhängig)
• Nichtlinearität und Achsenübergreifende Empfindlichkeit innerhalb der spezifizierten Grenzen
• Stoßfestigkeit und schnelle Erholung für raue Einsatzbedingungen
• Betriebstemperatur: -40 °C bis +85 °C; Lagerung: -40 °C bis +85 °C
• Versorgung: 9–36 VDC; Betriebsstrom <60 mA @ 12 VDC
• Schutzklasse: IP67; Gehäusematerial: luftfahrtgeeignetes Aluminium
• Zuverlässigkeit: MIL-HDBK-217, Klasse II
• Gewicht und Montage wie oben angegeben
