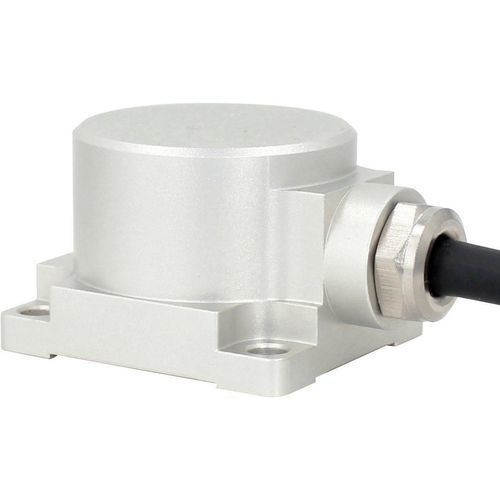

Kapazitiver Schwingungssensor AKM392

mikromechanischMEMSfür medizinische Anwendungen

Produktbeschreibung
Der AKM392 ist ein triaxialer MEMS-Digital-Vibrationssensor für Schwingungs- und Stoßprüfungen. Er kombiniert einen mikromechanisch gefertigten einkristallinen Silizium-Kondensatorsensor, einen energiesparenden ASIC zur Signalaufbereitung, einen Mikroprozessor zur Speicherung von Kompensationswerten und einen Temperatursensor. Digitale Ausgänge: RS232, RS485 und TTL; Sensoren können adressiert werden, um über lange Distanzen in Serie für Mehrpunktmessungen verbunden zu werden. Der Sensor bietet geringe Leistungsaufnahme, robuste mechanische Ausführung, kalibrierte stabile Ausgangswerte, Festkörper-Schutz gegen Überstrom und eine langfristige Skalierungsstabilität typischerweise <0,1% FS.

Hauptmerkmale

• Triaxiale Messung (X, Y, Z)
• Ausgang: RS232 / RS485 / TTL; Protokolle: RION 68, MODBUS RTU
• Wählbare Messbereiche: ±2 / ±4 / ±8 / ±10 / ±20 / ±40 g
• Bandbreite: 500 Hz (3 dB)
• Stoßfestigkeit: bis zu 2000 g; Impact-Test: 100 g @ 11 ms (triaxial)
• Betriebstemperatur: -40°C bis +85°C; Schutzart: IP67
• Versorgungsspannung: 9–36 VDC; Betriebsstrom <60 mA @ 12 VDC
• Material: Luftfahrt-Aluminium; Sensorgewicht ≤116 g

Anwendungsbereich

• Aufzeichnung von Crashes, Ermüdungsüberwachung und -vorhersage
• Überwachung von Windkraftanlagen
• Verkehrssystemüberwachung und Fehlererkennung bei Hochgeschwindigkeitsbahnen
• Überwachung von Schwingungen großer Maschinen und Motoren
• Niederfrequente Schwingungs- und automatische Überwachung
• Messung von Vibrationen in medizinischen Geräten
• Brückenüberwachung
• Fahrzeugprüfungen
• Anwendungen für Walzen und Walzwerke

Parameter

• Messbereiche: ±2, ±4, ±8, ±10, ±20, ±40 g
• Abweichungs-Kalibrierung: <1 mg (alle Bereiche)
• Auflösung / Schwellwert (@1 Hz): <1 mg (max)
• Nichtlinearität: <0,5% bis <1% FS (abhängig vom Bereich)
• Rauschdichte: 21 μg/√Hz (niedrige Bereiche) oder 86,6 μg/√Hz (hohe Bereiche)
• Eigenfrequenz: 2,4 kHz (niedrige Bereiche) oder 5,5 kHz (hohe Bereiche)
• Querachsenempfindlichkeit: 1–2% (typisch)
• Transversale Empfindlichkeitsratio: 1–5% (typisch)
• Automatische Ausgabefrequenzen (RION 68): 5, 10, 25, 50, 100, 200, 500, 1000 Hz
• MODBUS automatische Ausgabefrequenzen: 10, 25, 50 Hz
• Zuverlässigkeit: MIL-HDBK-217, Klasse II
• Erholzeit: <1 ms (1000 g, 1/2 sin 1 ms)

Abmessungen

• Gehäusegröße: L36 × W32 × H24 mm
• Einbaumaße: L29 × W25 × H4 mm
• Magnetische Grundplatte: L36 × W32 × H7 mm
• Befestigungsschrauben: 4 × M4

Technische Daten

• Modell: AKM392
• Ausgangsschnittstellen: RS232, RS485, TTL
• Kommunikationsprotokolle: RION 68, MODBUS RTU
• Versorgungsspannung: 9–36 VDC
• Betriebsstrom: <60 mA @ 12 VDC
• Schutzart: IP67
• Material: Luftfahrt-Aluminium (Sensor); magnetische Basis: Edelstahl
• Gewicht: Sensor ≤116 g; magnetische Basis ≤50 g
• Betriebstemperatur: -40°C bis +85°C; Lagertemperatur: -40°C bis +85°C
