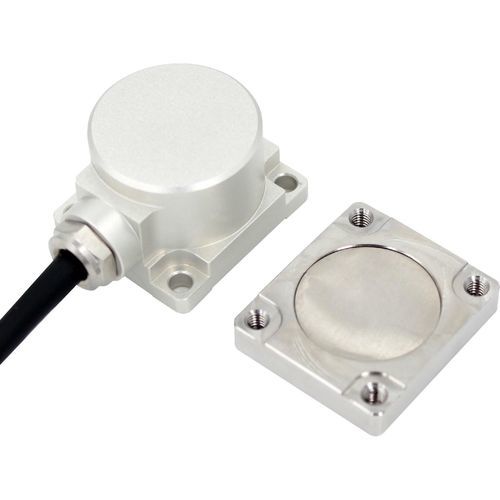

Beschleunigungsmesser / 3 Achsen AKM390

kapazitivMEMSanalog

Produktbeschreibung
Der AKM390 ist ein dreiachsiger MEMS‑kapazitiver Vibrationssensor mit analoger Spannungsausgabe (0–5 V) für industrielle Schwingungs‑ und Stoßmessungen. Er kombiniert ein einkristallines Silizium‑MEMS‑Element, einen energiesparenden ASIC zur Signalaufbereitung, einen Mikroprozessor zur Speicherung von Kompensationswerten und einen Temperatursensor. Das Produkt ist werkseitig kalibriert, zeichnet sich durch geringen Stromverbrauch und stabile Ausgangswerte aus. Die Elektronik bietet eine halbleiterbasierte Reset‑Versorgung und Überspannungsschutz. Gehäuse aus Luftfahrtaluminium, Schutzart IP67, kompakt für Vor‑Ort‑Überwachung und tragbare Testsysteme.

Hauptmerkmale (Zusammenfassung)

• Drei Messachsen: X, Y, Z
• Analogausgangsspannung: 0–5 V
• Versorgungsspannung: 9–36 VDC
• Stoßfähigkeit (bereichsabhängig): bis zu 2000 g (siehe Parameter)
• Betriebstemperatur: -40 ℃ bis +85 ℃
• Schutzart: IP67
• Niedriger Stromverbrauch, werkskalibrierter Ausgang und hohe Stabilität

Anwendungsbereiche

• Crashaufzeichnung, Ermüdungsüberwachung und -vorhersage
• Windkraftüberwachung
• Verkehrsüberwachung: Schotter-/Unterbauanalyse, Detektion von Hochgeschwindigkeitsbahnstörungen
• Großmaschinen und Motoren
• Niederfrequente Schwingungen und automatische Überwachung
• Medizinische Geräte
• Brückenüberwachung
• Fahrzeugprüfung und On‑Board‑Messungen
• Rollenüberwachung in der Industrie

Parameter
Modell: AKM390 — dreiachsiger MEMS‑kapazitiver Beschleunigungssensor
Messbereiche: ±2, ±4, ±8, ±10, ±20, ±40 g
Offsetskalierung: <1 mg (für aufgeführte Bereiche)
Messachsen: X, Y, Z
Einschalt/Abschalt‑Wiederholbarkeit: <2 mg (max)
Empfindlichkeit (±10 %): 1250, 625, 312,5, 250, 125, 62,5 mV/g (entsprechend den oben genannten Bereichen)
Temperaturkoeffizient des Offsets: typ. 0,01 %/℃ (einige Bereiche bis 0,05 %/℃)
Auflösung/Schwelle (@1 Hz): <1 mg (max)
Nichtlinearität: <0,5 % bis <1 % FS (bereichsabhängig)
Ansprechfrequenz: 500 Hz (typ.)
Bandbreite (3 dB): 1000 Hz
Querempfindlichkeit: 1 %–2 % (bereichsabhängig)
Verhältnis seitliche Vibrationsempfindlichkeit: 1 %–5 % (bereichsabhängig)
Resonanzfrequenz: 2,4 kHz oder 5,5 kHz (bereichsabhängig)
Rauschdichte: 21 oder 86,6 μg/√Hz (bereichsabhängig)
0 g Ausgang (Offset): 2,5 V (Offset‑Variation je nach Bereich)
Ausgangsspannungsbereich: 0–5 V
Zuverlässigkeit: MIL‑HDBK‑217, Klasse II
Stoßfestigkeit (Spez): 100 g @ 11 ms, dreiaxial (Halbsinus)
Erholungszeit: <1 ms (1000 g, 1/2 sin 1 ms Aufprall auf i‑Achse)
Vibrationsfestigkeit: 20 g RMS, 20–2000 Hz (random), 30 min pro Achse
Eingang (VDD − VSS): 9–36 VDC
Betriebsstrom: <60 mA @12 VDC
Schutz: IP67
Material: Luftfahrtaluminium
Gewicht: Sensor ≤ 116 g; Magnetfuß ≤ 50 g
Abmessungen: Sensor L36 × W32 × H24 mm; Magnetfuß L36 × W32 × H7 mm

Technische Daten

• Modell: AKM390 (dreiachsiger MEMS‑kapazitiver Beschleunigungssensor)
• Ausgangstyp: Analoge Spannung 0–5 V
• Versorgungsspannung: 9–36 VDC
• Betriebsstrom: <60 mA @12 VDC
• Messachsen: X, Y, Z
• Messbereiche: ±2, ±4, ±8, ±10, ±20, ±40 g
• Empfindlichkeitsbeispiele: 1250 bis 62,5 mV/g abhängig vom Bereich
• Frequenzgang: bis 500 Hz (Ansprechfrequenz), Bandbreite bis 1000 Hz
• Schutzart: IP67
• Material: Luftfahrtaluminium
• Betriebstemperatur: -40 ℃ bis +85 ℃
• Abmessungen: L36 × W32 × H24 mm
• Gewicht: ≤116 g (Sensor)
• Stoßfestigkeit: 100 g @11 ms; Erholungszeit <1 ms
