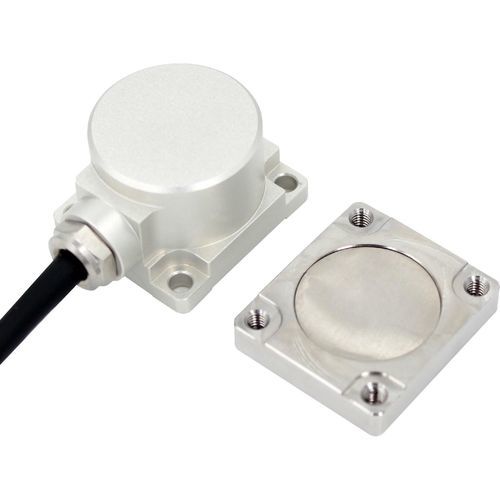

Beschleunigungsmesser / 3 Achsen AKM390

MEMSkapazitivmit Temperaturmessung

Produktbeschreibung
Der AKM390 ist ein dreiachsiger MEMS‑Beschleunigungssensor mit analoger Spannungsausgabe, ausgelegt für industrielle Vibrations‑ und Stoßmessungen. Er kombiniert einen einkristallinen Silizium‑Kapazitivsensor, einen energieeffizienten ASIC zur Signalaufbereitung, einen Mikrocontroller zur Kompensationsspeicherung und einen Temperatursensor. Das Gerät ist kalibriert, nach IP67 geschützt und aus luftfahrtgeeignetem Aluminium gefertigt.

Schnellübersicht

• Achsen: Drei Achsen (X, Y, Z)
• Ausgangsspannung: 0 ~ 5 V (0 g bei 2,5 V)
• Versorgungsspannung: 9 ~ 36 VDC
• Stoßfestigkeit (Zusammenfassung): 2000 g
• Betriebstemperatur: -40℃ ~ +85℃
• Lagerungstemperatur: -40℃ ~ +85℃
• Schutzart: IP67

Anwendungsbereich

• Aufzeichnung von Unfällen, Ermüdungsüberwachung und ‑vorhersage
• Windenergie (Turbinenüberwachung)
• Verkehrssystemüberwachung, Unterbauanalyse, Fehlererkennung bei Hochgeschwindigkeitsbahnen
• Großmaschinen und Motoren
• Niederfrequente Vibrationen und automatische Überwachungssysteme
• Medizinische Geräte (Vibrationsmessung)
• Brückenüberwachung
• Automobilbereich (Prüfung und Überwachung)
• Walzen und rotierende Maschinen

Abmessungen (Größe)

• Gehäuse: L36 × W32 × H24 mm
• Montagefläche: L29 × W25 × H4 mm
• Befestigungsschrauben: 4 × M4

Parameter

• Modell: AKM390
• Messbereiche: ±2 / ±4 / ±8 / ±10 / ±20 / ±40 g
• Nullpunktkalibrierung: <1 mg (alle Bereiche)
• Gemessene Achsen: X, Y, Z
• Wiederholbarkeit Ein/Aus: <2 mg (max)
• Empfindlichkeit (±10%): 1250 / 625 / 312,5 / 250 / 125 / 62,5 mV/g
• Temperaturkoeffizient der Nullpunktabweichung: 0,01 / 0,01 / 0,01 / 0,05 / 0,05 / 0,05 %/℃
• Auflösung/Schwellenwert (@1 Hz): <1 mg (max)
• Nichtlinearität (max): <0,5 / <0,5 / <0,8 / <1 / <1 / <1 % FS
• Frequenzgang: 500 Hz
• Bandbreite (3 dB): 1000 Hz
• Querkalibersensitivität: 1 / 1 / 1 / 2 / 2 / 2 %
• Seitliche Vibrationsempfindlichkeitsverhältnisse: 1 / 1 / 1 / 2 / 5 / 5 / 5 %
• Resonanzfrequenz: 2,4 / 2,4 / 2,4 / 5,5 / 5,5 / 5,5 kHz
• Rauschdichte: 21 / 21 / 21 / 86,6 / 86,6 / 86,6 μg/√Hz
• 0 g Ausgang (typ): <0,01 / <0,01 / <0,01 / <0,008 / <0,008 / <0,008 mV
• Stoßfestigkeit (einzeln): 100 g @ 11 ms (triaxial, Halb‑Sinus)
• Erholzeit: <1 ms (1000 g, 1/2 sin 1 ms, Stoß auf i‑Achse)
• Vibrationsfestigkeit: 20 g RMS, 20–2000 Hz (Zufallsrauschen), 30 min pro Achse
• Eingang (VDD–VSS): 9–36 VDC
• Betriebsstrom: <60 mA @ 12 VDC
• Zuverlässigkeit: MIL‑HDBK‑217 Klasse II
• Schutzart: IP67
• Material: Luftfahrtaluminium
• Gewicht: Sensor ≤116 g; Magnethalter ≤50 g

Technische Daten

• Modell: AKM390
• Typ: Dreiachsiger MEMS‑Beschleunigungssensor, analoge Spannungsausgabe
• Ausgang: 0 ~ 5 V (0 g bei 2,5 V)
• Versorgung: 9–36 VDC
• Stromaufnahme: <60 mA @ 12 VDC
• Wählbare Bereiche: ±2 bis ±40 g
• Schutzart: IP67
• Betriebstemperatur: -40℃ bis +85℃
• Material: Luftfahrtaluminium
• Abmessungen: L36 × W32 × H24 mm
• Gewicht: ≤116 g
