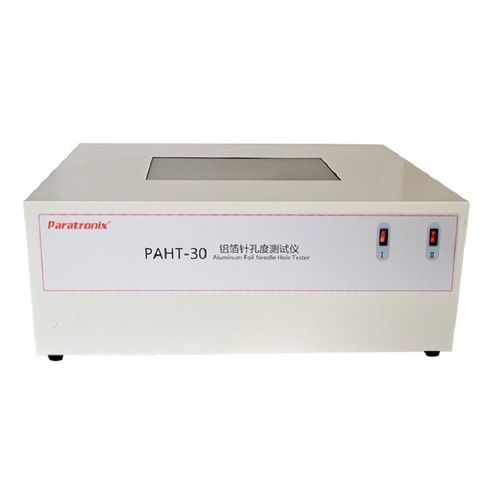

Oberflächenfehler-Inspektionsgerät PAHT-30

zur Leckdetektionfür Industrieanwendungenelektrisch

Einführung
Der PAHT-30 Tester für das Perforationsgrad an Aluminiumfolie ist ein professionelles Prüfgerät zur Erkennung von Perforationen in Aluminiumfolie, entwickelt nach den in GB-Normen und Pharmakopöen festgelegten Prüfverfahren. Er ist für die Kontrolle von Aluminiumfolien in pharmazeutischer und Lebensmittelverpackung vorgesehen.

Prinzip
Unter den festgelegten Umgebungsbedingungen und mit der in den Normen vorgesehenen Lichtkastenbeleuchtung wird die Lichtdurchlässigkeit durch Folienperforationen beobachtet, um die Anzahl der Perforationen zu erfassen und deren Größe auf dem Prüftisch zu messen.

Eigenschaften

• Wählbare Lichtquellenleistung: 15W, 30W, 45W
• Glaseinsatz mit hoher Lichtdurchlässigkeit für bessere Beobachtung
• Optische Vergrößerung: 40X HD im Merkmal angegeben und 80X in den technischen Daten

Technische Daten
Lichtquellenleistung: 15W, 30W, 45W (drei Stufen optional)
Vergrößerung: 80X
Minimale Auflösung / Beleuchtungsstärke: 1200Lux–1500Lux
Anwendungsumgebungsauflösung (Gitterwert): 0.01 mm
Maximale messbare Öffnung: 4 mm
Sichtfenstergröße: 400×250 mm
Gesamtmaße (L×B×H): 800×600×300 mm
Netto-Gewicht: 24 kg

Normen
GB/T 3198-2010, GB/T 22638.2-2008, YBB 00152002-2015

Spezifikationen

• Modell: PAHT-30
• Lichtquellenleistungsoptionen: 15W / 30W / 45W
• Vergrößerung: 80X (technisch) / 40X HD (angegeben)
• Minimale Auflösung / Beleuchtungsstärke: 1200Lux–1500Lux
• Anwendungsumgebungsauflösung: 0.01 mm
• Maximale Messöffnung: 4 mm
• Sichtfenster: 400×250 mm
• Abmessungen: 800 × 600 × 300 mm (L × B × H)
• Netto-Gewicht: 24 kg
• Glaseinsatz mit hoher Lichtdurchlässigkeit
• Entwickelt zur Einhaltung der GB- und Pharmakopöen-Verfahren zur Perforationsprüfung in pharmazeutischen und Lebensmittelverpackungen
