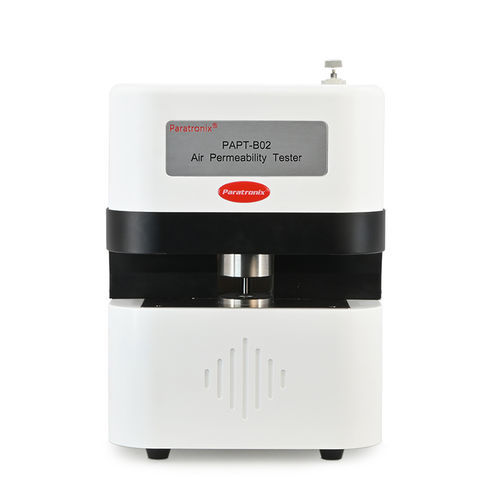

Luftpermeameter PAPT-B02

Einführung
Der Luftdurchlässigkeitsprüfer PAPT-B02 dient zur Prüfung der Luftdurchlässigkeit von Polymermaterialien, Folien, Papier und Karton nach der Bendtsen-Methode (Gurley- oder Schober-Methoden optional).

Eigenschaften

• Drei Prüfverfahren verfügbar: Gurley, Schober und Bendtsen.
• Einstellbarer Druckunterschied 0–3 kPa mit einer Genauigkeit von 0,01 kPa, erfüllt die Anforderungen aller Verfahren.
• Prüfvolumen 1 L entsprechend den Methodenanforderungen.
• Austauschbare Masken für Prüfflächen 10,0 cm2 und 6,42 cm2.
• Integrierter Temperatur- und Feuchtigkeitssensor zur Echtzeitüberwachung der Prüfkamera.
• Leckagerate ≤ 1,0 ml/h.
• Dualmodus-Steuerung (manuell/elektronisch); PC-Software optional.

Technische Daten
Position — Parameter
Messbereich — 0.01-2.5 um/(Pa.s)
Auflösung — 0.001 um/(Pa.s)
Permeationsrate — 0.01-120 ml/min (anpassbar)
Druckdifferenz/Genauigkeit — 0-3 kPa / ±0.01 kPa (anpassbar)
Gültige Druckdifferenzen — Gurley: 1.21 kPa; Bendtsen: 1.47 kPa ±0.02 kPa; Schober: 1.00 kPa ±0.01 kPa / 2.50 ±0.01 kPa (Luftstrom < 0.13 ml/L)
Prüffläche — Bendtsen: 50×50 mm Gültige Fläche: 10.0 ±0.2 cm2; Schober: 60×100 mm Gültige Fläche: 10.0 ±0.2 cm2; Gurley: 50×50 mm Gültige Fläche: 6.42 cm2
Prüfzeit — 1-999999 s; Genauigkeit: 0.1 s
Probenkonditionierung — A. Vorbehandlung: <40°C, 10-35% rF, 24 h lagern; B. Massenunterschied über 1 h ≤ 0,25% der Gesamtmasse
Abmessungen — 420 × 300 × 165 mm (L×B×H)
Stromversorgung — 220 V/50 Hz, 100 W
Gewicht — 15 kg

Prüfverfahren

• Bendtsen: Bei konstantem Druckunterschied von 1,47 kPa den Gasstrom durch die Prüfoberfläche nach 5 Sekunden Messzeit aufzeichnen.
• Schober: Bei konstantem Druckunterschied von 1,00 kPa ±0,01 kPa oder 2,50 ±0,01 kPa geeignete Prüfzeit wählen und den Gasstrom durch das Muster über das Prüfvolumen messen.
• Gurley: Bei konstantem Druckunterschied von 1,23 kPa die Zeit messen, die 100 ml Gas zum Durchtritt benötigen.

Prüfstandard
ISO 5356

Konfiguration

• Standardausstattung: Hauptgerät, Netzkabel
• Optional: PC-Software
• Hinweis: Luftquelle ist vom Anwender bereitzustellen

Eigenschaften / technische Spezifikationen

• Modell: PAPT-B02
• Messbereich: 0.01-2.5 um/(Pa.s)
• Auflösung: 0.001 um/(Pa.s)
• Permeationsrate: 0.01-120 ml/min (anpassbar)
• Druckdifferenzbereich: 0-3 kPa; Genauigkeit: ±0.01 kPa
• Gültige Druckdifferenzen: Gurley 1.21 kPa; Bendtsen 1.47 kPa ±0.02 kPa; Schober 1.00 kPa ±0.01 kPa oder 2.50 ±0.01 kPa
• Prüfflächen: Bendtsen 50×50 mm (10.0 ±0.2 cm2); Schober 60×100 mm (10.0 ±0.2 cm2); Gurley 50×50 mm (6.42 cm2)
• Prüfzeitbereich: 1–999999 s; Genauigkeit 0.1 s
• Probenkonditionierung: <40°C, 10–35% rF, 24 h lagern; Massenänderung ≤0.25% in 1 h
• Geräteabmessungen: 420 × 300 × 165 mm
• Stromversorgung: 220 V/50 Hz, 100 W
• Gewicht: 15 kg
