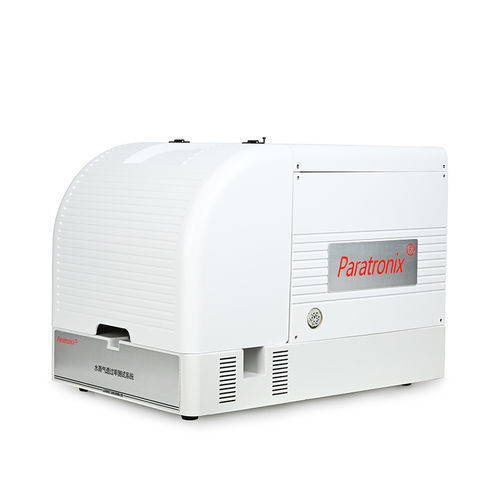

Permeameter WVTR-AE3

Produktvorstellung
Der WVTR-AE3 Wasserdampf-Transmissionstester basiert auf dem Prinzip des elektrolytischen Sensors und dient zur quantitativen Bestimmung der WVTR von Materialien mit mittlerer und hoher Barrierewirkung wie Kunststofffolien, Verbundfolien, Platten und Papier. Das Gerät unterstützt verpackte und flache Proben und liefert reproduzierbare Ergebnisse für F&E und Qualitätskontrolle.

Hauptmerkmale

• Hochpräziser elektrolytischer/infraroter Sensor für genaue WVTR-Messungen
• Automatische Temperatur- und Feuchtigkeitsregelung für stabile Prüfbedingungen
• PC-gesteuerte Bedienung mit benutzerfreundlicher Prüfsoftware; Echtzeit-Anzeige von Daten und Kurven
• Drei unabhängige Prüfkammersysteme für gleichzeitige Prüfung von 3 Proben
• Ein-Knopf-Automatikablauf für vereinfachte Bedienung
• Patentiertes Spülkonzept der Leitungen zur Sauberkeit der Trägergasleitungen und hohen Prüfeffizienz
• Fortschrittliche Probenabdichtungstechnologie zur Verbesserung der Kammerdichtigkeit
• Optionale USP-1207-konforme Datenrückverfolgbarkeit und Rechtemanagement für pharmazeutische Anforderungen

Prüfprinzip
Die Probe wird in einer Diffusionszelle montiert, die in eine trockene Kammer und eine feuchtegeregelte Kammer geteilt ist. Trockener, hochreiner Stickstoff überströmt die Trockenseite und transportiert den durch die Probe permeierten Wasserdampf zu einem elektrolytischen Sensor. Der Sensor erzeugt elektrische Signale proportional zur Wasserdampfkonzentration; die WVTR wird aus diesen Signalen berechnet. Bei Verpackungsmustern kann trockener Stickstoff innerhalb der Verpackung zirkulieren, während befeuchteter Stickstoff außen geführt wird.

Prüfnormen

• ASTM F1249
• ISO 15106-2
• ISO 15106-3
• TAPPI T557
• JIS K7129

Technische Daten

• Modell: WVTR-AE3
• Messbereich (Standard): 0.01–40 g/(m2·day); optional: 0.1–1000 g/(m2·day)
• Probenanzahl pro Durchgang: 3 unabhängige Kammern
• Auflösung: 0.001 g/(m2·day)
• Probendurchmesser: Φ108 mm
• Messfläche: 50 cm2
• Max. Probendicke: ≤3 mm
• Prüfmodus: drei unabhängige Kammern mit separaten Daten
• Temperaturregelung: 15℃–55℃; Auflösung ±0.01℃; Genauigkeit ±0.1℃
• Feuchtigkeitsregelung: 0–100% RH; Genauigkeit ±1% RH
• Trägergas: hochreines Stickstoff (99.999%, vom Anwender bereitzustellen)
• Trägergasdurchfluss: 0–200 ml/min (vollautomatische Regelung)
• Luftdruckvoraussetzung: ≥0.28 MPa (40.6 psi)
• Anschlussgröße: 1/8"
• Geräteabmessungen: 350 × 695 × 410 mm (L × B × H)
• Gewicht netto: 60 kg
• Stromversorgung: AC 220V 50Hz (kundenspezifisch möglich)

Konfiguration & Optionen

• Standard: Gerät, PC, Prüfsoftware, Kommunikationskabel, Probenschneider, Vakuumdichtungsfett, Drucker
• Optional: Prüfaufbauten für Verpackungen/Behälter, Temperaturregelgerät
• Hinweis: Druckluftversorgung und destilliertes Wasser sind vom Anwender bereitzustellen. Hersteller behält sich Konfigurationsänderungen vor.

Anwendungsbereiche

• F&E und Qualitätskontrolle von Verpackungsmaterialien
• Verpackungsprüfungen für Lebensmittel und Getränke
• Validierung pharmazeutischer Verpackungen (USP-Option)
• Materialprüfung für Medizinprodukte und sterile Barrieren
• Hersteller von Folien, Laminaten, Papieren und Verbundwerkstoffen
