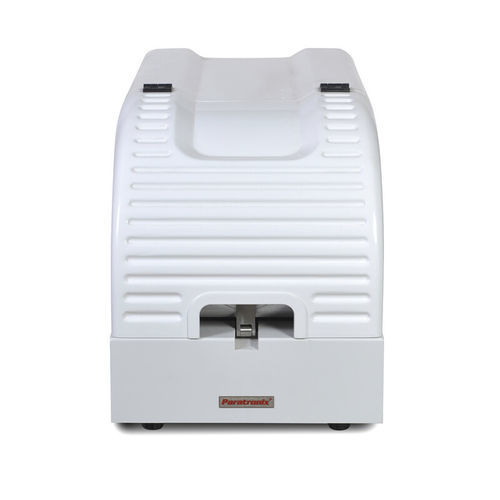

Permeameter OTR-D3

Produktüberblick
Der Sauerstoffdurchlässigkeitsprüfer OTR-D3 basiert auf dem kulometrischen Sensormessverfahren und ist zur Bestimmung der Sauerstoffdurchlässigkeit mittel- und hochbarrierender Materialien wie Kunststofffolien, Verbundfolien, Platten und Papieren geeignet, die in der Lebensmittel-, Pharma-, Medizinprodukte-, Konsumgüter- und Elektronikverpackung eingesetzt werden.

Funktionen

• Kulometrisches Messprinzip mit hochpräzisem Infrarotsensor zur Sicherstellung der Messgenauigkeit.
• Automatische Feuchte- und Temperaturregelung zur Stabilisierung der Prüfbedingungen.
• PC-Steuerung mit spezieller Prüfsoftware und benutzerfreundlicher Oberfläche.
• Echtzeitdarstellung von Messdaten und Permeationskurven.
• Drei unabhängige Prüfkammersysteme für gleichzeitige Prüfung von 3 Proben.
• Automatischer Prüfablauf mit One-Click-Start.
• Patentiertes Leitungs-Spüldesign für sauberes Trägergas und hohe Prüfeffizienz.
• Leckagefreie Probenabdichtungstechnologie zur Verbesserung der Dichtigkeit der Prüfkammersysteme.
• Optionale computerisierte Datenrückverfolgbarkeit und Rechtemanagement für pharmazeutische Anwendungen.

Technische Daten
Artikel: Parameter
Modell: OTR-D3
Messbereich (Folie): 0.01～6500 (cc/㎡·24h)
Auflösung: 0.001
Permeationsfläche: 50 cm2 (kundenspezifisch erhältlich)
Probendicke: <3 mm (Zubehör für größere Dicken erforderlich)
Anzahl Proben: 3
Prüfmodus: unabhängiger Sensor pro Kammer
Temperaturregelungsbereich: 15℃～55℃ (optional)
Temperaturregelungsgenauigkeit: ±0.1℃
Trägergas: 99,999% Stickstoff hoher Reinheit (vom Anwender bereitzustellen)
Trägergasstrom: 0～100 mL/min
Luftquellendruck: ≥0.2 MPa
Anschlussgröße: 1/8 Zoll Metallrohr
Geräteabmessungen: 740 mm (L) × 415 mm (B) × 430 mm (H)
Stromversorgung: AC 220V 50Hz
Nettogewicht: 50 kg

Prüfprinzip
Die vorkonditionierte Probe wird in der Prüfkammer eingespannt. Auf einer Seite der Probe strömt Sauerstoff (oder Luft), auf der anderen Seite ein Strom hochreinen Stickstoffs. Durch die Probe permeierte Sauerstoffmoleküle werden zum kulometrischen Sensor transportiert, der die Sauerstoffkonzentration analysiert und die Sauerstoffdurchlässigkeit sowie zugehörige Parameter berechnet.

Prüfstandards

• ASTM D3985
• ASTM F2622
• ASTM F1307
• ASTM F1927
• ISO 15105-2
• JIS K7126-B

Konfiguration

• Standardkonfiguration: Hauptgerät, Probenehmer, Druckminderventil für Stickstoff/O2-Flaschen, Dow Corning Vakuumfett.
• Optional: Prüfzubehör für Verpackungen, Temperaturregelgerät für Verpackungen, Konstanttemperaturregelgerät.
• Hinweis: Gasquellen (Stickstoff und Sauerstoff) sind vom Anwender bereitzustellen.

Merkmale / technische Spezifikationen

• Modell: OTR-D3
• Messbereich (Folie): 0.01～6500 cc/㎡·24h
• Auflösung: 0.001
• Permeationsfläche: 50 cm² (anpassbar)
• Probendicke: <3 mm (Zubehör für größere Dicke)
• Anzahl Proben pro Test: 3
• Prüfmodus: unabhängiger Sensor pro Kammer
• Temperaturregelungsbereich: 15℃～55℃ (optional)
• Temperaturregelungsgenauigkeit: ±0.1℃
• Trägergas: Stickstoff hoher Reinheit (vom Anwender)
• Trägergasstrom: 0–100 mL/min
• Erforderlicher Druck: ≥0.2 MPa
• Anschlussgröße: 1/8" Metallrohr
• Abmessungen: 740 × 415 × 430 mm (L×B×H)
• Stromversorgung: AC 220V 50Hz
• Nettogewicht: 50 kg
