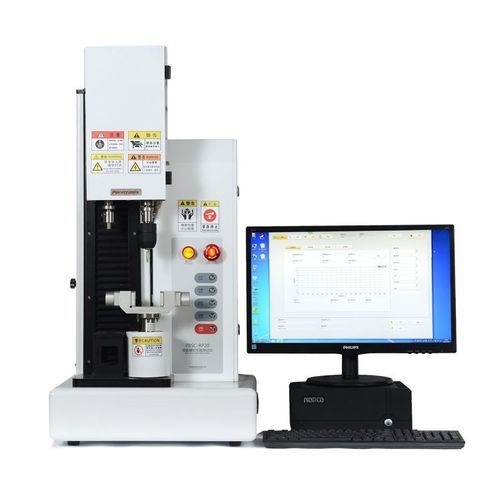

Torsionsprüfgerät PBSC-RP30

DrehmomentKraftQualität

Produktübersicht
Der PBSC-RP30 Prüfstand für Knochenschrauben ist ein multifunktionales, hochpräzises integriertes Prüfgerät zur Bewertung der Leistungen orthopädischer Knochenschrauben. Es führt Prüfungen von Einschraubdrehmoment, Selbstschneideverhalten, Auszugswiderstand, Torsions- und Einführkraft durch und ist für Prüflabore für Medizinprodukte, Forschungseinrichtungen und Implantathersteller vorgesehen.

Produkteigenschaften

• Offenes Rahmen-Design mit intuitiver Bedienoberfläche und mehreren Kurvendarstellungsmodi
• Präzisions-Differenzialmotorantrieb für ruhige Übertragung, geringe Geräuschentwicklung, präzise Positionierung und hohe Reproduzierbarkeit
• Importierte, kundenspezifische hochsensible Kraftsensoren und TBI-Spindeln für präzise Verfahrbewegungen
• Hochleistungssteuerung zur Ansteuerung von zwei Servomotoren
• Vollautomatische Messung mit Ein-Knopf-Bedienung
• Austauschbare professionelle Vorrichtungen für verschiedene Prüfmodi
• Integriertes Kalibrierprogramm zur einfachen Überprüfung und Justage
• Datenexport kompatibel mit Office-Software und optimierte Datenverarbeitung
• Mehrere Prüfungen möglich: Auszug, Selbstschneidverhalten, Einschraubdrehmoment, Torsion, Einführkraft

Technische Daten

• Kraftmessbereich: 20 kg
• Auszugs-Kraftbereich: ≤200 kg
• Drehmomentbereich: 0–10 Nm
• Messgenauigkeit: Klasse 0,5
• Einschraub-/Ausschraublast: ≤11,17 N
• Axiale Drucklast beim Selbstschneiden: 2 N/s (konstante Geschwindigkeitszunahme, Genauigkeit ±1 N/s)
• Prüfweg: ≤400 mm
• Auflösung: 0,01 N / 0,001 Nm
• Prüfmodi: Einschraubdrehmoment, Selbstschneideverhalten, Torsion, Auszug, Einführkraft
• Prüfgeschwindigkeit: 0,5–200 mm/min (stufenlos); 0,5–30 r/min
• Abmessungen (L×B×H): 470 × 440 × 1000 mm
• Netzversorgung: AC 220 V ±22 V, 50 Hz
• Gewicht: ca. 60 kg
• Standardausstattung: Hauptgerät, Computer, Prüfspannzeuge

Prüfnormen
ASTM F543; YY 0018-2016; YY/T1504; YY/T1505; YY/T1506; YYT 0119.2-2014; YYT0509; YY/T 0521-2018

Technische Merkmale

• Entwickelt für reproduzierbare, rückverfolgbare mechanische Prüfungen an orthopädischen Knochenschrauben
• Hochauflösende Messung und synchrone Drehmoment-/Kraftaufzeichnung
• Flexible Prüfprogramme für kundenspezifische Protokolle und automatisierte Abläufe
• Geeignet für Qualitätskontrolle, F&E und regulatorische Konformitätsprüfungen
