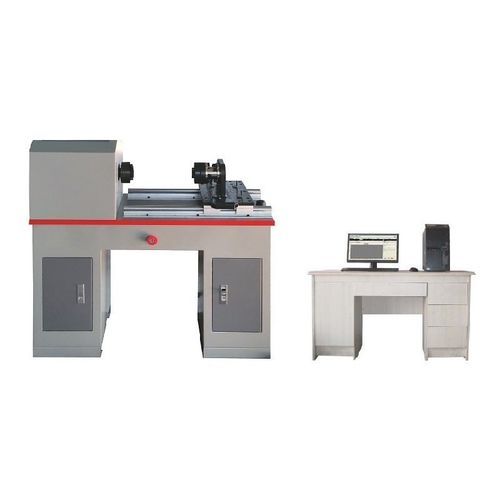

Torsionsprüfmaschine PBSC-TTM20

festigkeitLeistungsfähigkeitfür Tiefziehprozesse

Einführung
Der Torsionsprüfer PBSC-TTM20 für Knochenschrauben ist eine mikrokontroller-gesteuerte Torsionsprüfmaschine, ausgelegt für statische Torsionsprüfungen an metallischen und nichtmetallischen Werkstoffen, Schrauben, Knochenschrauben, Stahlrohren, Flugzeugstopfen, Wellen, bimetallischen Bauteilen und Verbindungselementen.

Produktmerkmale

• Mehrere Prüfmodi zur Messung von Drehmoment, Torsionswinkel und Verformung.
• Intuitive Bedienoberfläche mit einstellbarer Prüfgeschwindigkeit und Steuerparametern.
• Echtzeitanzeige von Drehmoment, Eindrehe- und Ausdrehedrehmoment, minimalem Bruchdrehmoment, maximalem Drehmoment, Torsionsfestigkeit, minimalem Bruchwinkel und Torsionsgeschwindigkeit.
• Echtzeitdarstellung relevanter Parameter und Prüfgrafiken während des Tests.

Technische Daten
Bereich: 0,2–10 N·m (anpassbar)
Genauigkeitsklasse: 1
Verstellung zwischen Spannmitteln: 0–200 mm
Relative Fehlerrate des angezeigten Drehmomentwerts: besser als ±1%
Drehmomentauflösung: 0,01 N·m
Messbereich des Torsionswinkels: unbegrenzt
Torsionsgeschwindigkeit: 0,2°–720°/min, stufenlose Veränderung
Relative Fehlerrate der Torsionsgeschwindigkeit: innerhalb ±1% des Sollwerts
Netzversorgung: AC 220V 50Hz 0,4 kW
Torsionsrichtung: vorwärts & rückwärts

Konfiguration

• Hauptgerät: 1
• Schrittmotor: 1
• AC-Treiber: 1
• Sensor zur Messung des Torsionswinkels: 1
• Hochpräziser bidirektionaler Drehmomentsensor: 1
• Führungsbahn: 2
• RV-Getriebe: 1
• FTS Präzisionsprüfsystem (optional): 1
• FTS Torsionsprüfsoftware (optional): 1
• Sicherungs-CD-ROM (optional): 1
• Computer (optional): 1
• 19-Zoll-LCD (optional): 1
• HP A4 Farb-Tintenstrahldrucker (optional): 1
• Prüfvorrichtung: 1
• Technische Unterlagen (Betriebsanleitung, Softwarehandbuch, Packliste, Konformitätsbescheinigung usw.): 1

Prüfnormen
ASTM F543; JB/T9370-2007; GB10128-2007; JJG269-2006; YY/T0662-2008

Eigenschaften / Technische Spezifikationen

• Bereich: 0,2–10 N·m (anpassbar)
• Genauigkeitsklasse: 1
• Drehmomentauflösung: 0,01 N·m
• Relative Fehlerrate des angezeigten Drehmomentwerts: besser als ±1%
• Torsionsgeschwindigkeit: 0,2°–720°/min (stufenlos)
• Messbereich des Torsionswinkels: unbegrenzt
• Verstellung zwischen Spannmitteln: 0–200 mm
• Netzversorgung: AC 220V, 50Hz, 0,4 kW
• Torsionsrichtung: vorwärts & rückwärts
