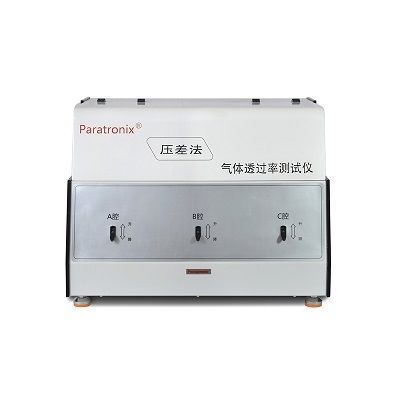

Permeameter GTR-V3

Einführung
Der Gasdurchlässigkeitsprüfer GTR-V3 (GTR Tester) wurde zur Bestimmung der Gasdurchlässigkeit (O₂, CO₂, N₂) von Kunststofffolien, Verbundfolien, Hochbarrierematerialien, Platten, Metallfolien, Gummi, Reifen und permeablen Membranen nach dem Differenzdruckverfahren entwickelt. Geeignet für F&E und Qualitätskontrolle in Verpackungs- und Materiallaboren.

Merkmale

• Hochpräziser Infrarotsensor für genaue Gasmessung
• Automatische Feuchte- und Temperaturregelung für stabile Prüfbedingungen
• PC-gesteuerte Bedienung mit spezialisierter Prüfsoftware und benutzerfreundlicher Oberfläche
• Echtzeitdarstellung von Messdaten und Permeationskurven
• Drei unabhängige Prüfkammern für parallele Prüfung von drei Proben
• Ein-Tasten-Automatismus für reproduzierbare Prüfabläufe
• Patentierte Rohrspülkonstruktion für sauberes Trägergas und hohe Effizienz
• Dichttechnik zur Vermeidung von Probenleckagen und zur Verbesserung der Kammerdichtigkeit
• Optionale computergestützte Funktionen für Datenrückverfolgbarkeit und Rechteverwaltung gemäß USP 1207

Prüfprinzip
Die vorbehandelte Probe wird in die Diffusionszelle eingesetzt und bildet eine dichte Barriere zwischen zwei Kammern. Die Niederdruckkammer wird zuerst evakuiert, danach die gesamte Zelle. Gas wird in die Hochdruckkammer eingeführt, wodurch ein konstanter Druckunterschied entsteht. Das Gas permeiert durch die Probe vom Hochdruck- zum Niederdruckbereich; durch Überwachung der Druckänderungen in der unteren Kammer werden Durchlässigkeit und Barriereeigenschaften bestimmt.

Prüfstandards
ASTM D1434, ISO 2556, ISO 15105-1

Lieferumfang
Standard: Hauptgerät, Temperiercontroller, Computer, professionelle Software, Spezialprobennehmer, Vakuumfett, schnelle quantitativ Filterpapier, Vakuumpumpe.
Optional: Probenschneidemesser, Vakuumpumpenöl, Feuchtigkeitsgenerator.
Hinweis: Die Luftversorgung des Geräts erfolgt über Polyurethan-Schlauch ф 6 mm. Gasquelle und destilliertes Wasser sind vom Anwender bereitzustellen. Erscheinungsbild kann bei kundenspezifischen Geräten abweichen.

Technische Daten (Tabelle)
Item — Parameter
Model — GTR-V3
Measurement range (film) — 0.1～50.000 cc/㎡·24h·0.1MPa
Sample quantity — 3
Main sensor quantity — 3
Test mode — single chamber independent
Vacuum resolution — 0.01Pa
Vacuum degree — <10Pa
Temperature control range — 5℃～95℃
Humidity control range — 0%RH; 2%RH～98.5%RH ±3%RH (note1)
Temperature control precision — ±0.05℃
Temperature resolution — 0.01℃
Test pressure — -0.1 MPa～+0.3MPa (regular)
Air source pressure — 0.4 MPa～0.6 MPa
Test air — O₂, N₂, CO₂ or other gas
Interface of carrier gas — Ф6
Vacuum tube diameter — 1/4"
Calibration mode — calibration of standard film and external calibration of vacuum sensor
Sample thickness — ≤3mm
Sample size — Φ97mm
Permeability area — 38.48 cm2
Size — 760 mm (L) × 575 mm (W) × 450 mm (H)
Weight — 88Kg
Power supply — AC100～240V 50/60Hz

Technische Daten (Liste)

• Model: GTR-V3
• Measurement range (film): 0.1～50.000 cc/㎡·24h·0.1MPa
• Sample quantity: 3
• Main sensor quantity: 3
• Test mode: single chamber independent
• Vacuum resolution: 0.01Pa
• Vacuum degree: <10Pa
• Temperature control range: 5℃～95℃
• Humidity control range: 0%RH; 2%RH～98.5%RH ±3%RH
• Temperature control precision: ±0.05℃
• Temperature resolution: 0.01℃
• Test pressure: -0.1 MPa～+0.3 MPa
• Air source pressure: 0.4 MPa～0.6 MPa
• Test air: O₂, N₂, CO₂ or other gas
• Interface of carrier gas: Ф6
• Vacuum tube diameter: 1/4"
• Calibration mode: calibration of standard film and external calibration of vacuum sensor
• Sample thickness: ≤3mm
• Sample size: Φ97mm
• Permeability area: 38.48 cm2
• Overall Size: 760 mm (L) × 575 mm (W) × 450 mm (H)
• Weight: 88Kg
• Power supply: AC100～240V 50/60Hz
