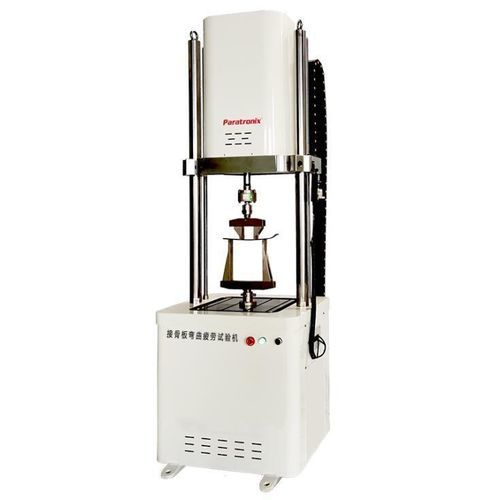

Biegeprüfmaschine PBFT-BP30

ZugDauercomputergesteuert

Produktvorstellung
Der PBFT-BP30 ist ein Laborprüfgerät für Biege- und Zugermüdungsprüfungen an chirurgischen Implantaten, metallischen Knochenplatten, Knochenschrauben und anderen orthopädischen Materialien. Es unterstützt standardisierte Prüfverfahren und Untersuchungen des Ermüdungsverhaltens implantierbarer Bauteile.

Funktionen

• Durchführung von Biegeermüdungs- und Zugermüdungsprüfungen an Implantaten und metallischen Knochenplatten.
• Synchronisierte Erfassung von Kraft- und Wegdaten für Dauerfestigkeits- und Lebensdaueranalysen.
• Unterstützung programmierbarer Wellenformen und benutzerdefinierter Prüfabläufe für F&E und Validierung.

Normen

• YY/T 0342 — Bestimmung der Biegefestigkeit und Steifigkeit von Knochenplatten für chirurgische Implantate
• JB/T 9397 — Technische Bedingungen für Zugermüdungsprüfmaschinen
• JJG 139 — Zug-, Druck- und Universalprüfmaschine
• YY 0017 — Knochengelenkimplantat — Metall-Knochenplatte
• YY 0018-2008 — Knochengelenkimplantat — Metall-Knochenschraube
• GB/T 232 — Biegeversuchsmethode für metallische Werkstoffe
• YY/T 1503-2016 — Prüfverfahren für Biegeermüdungsleistung von Metall-Knochenplatten für chirurgische Implantate

Gerätebeschreibung

• Mess- und Steuersystem bestehend aus dynamischem Prüf-Host, dynamischem Ermüdungslademodul, Probenaufnahmen und PC-basiertem Steuerungssystem.
• Zweisäuliger Rahmen mit elektrisch höhenverstellbarem Mittelträger; Aktuator in der Mitte des Querträgers montiert; Proben mittels Vorrichtungen an T-Nuten oder Stiftlochverbinder befestigt.
• Arbeitsbank mit T-Nuten und zentralem Stiftloch für verschiedene Prüfaufnahmen und Konfigurationen.
• Hochpräziser Aktuator in Kombination mit einem importierten Kraftsensor für genaue Regelung und zuverlässige Prüfdaten.
• Trägerhebe-Mechanismus angetrieben von Servomotor, Synchronriemen und Kugelumlaufspindel; manuelle Feinverstellung möglich; Verriegelung mit hochfesten Schrauben und spezifiziertem Anzugsmoment.
• Vorrichtungen: kundenspezifische Prüfaufnahmen nach Norm und Montage an Stiftloch-Verbinder oder T-Nut.
• Prüfdurchführung: Unterstützung von Sinus- und benutzerdefinierten Wellenformen, einstellbare Frequenz und Amplitude, synchrone Datenerfassung und Speicherung.

Software zur Steuerung der Ermüdungsbelastung

• PCBP-System, voll digitales Closed-Loop-Servoregelsystem, das Lastsensor, Wegsensor, Servoantrieb und digitale Regelsoftware integriert.
• Windows-basierte Prüfsoftware mit einfacher Bedienung, Echtzeit-Anzeige der Prüfkurven, Datenverarbeitung, Speicherung und Exportfunktionen.
• Unterstützte Wellenformen: Sinus, Halbsinus, Dreieck, Rechteck, Schräg und kombinierte Wellen; programmierbare Steuerung und automatische Speicherung wichtiger Prüfparameter (Last, Frequenz, Zyklen, Prüfzeit).

Technische Daten

• Modell: PBFT-BP30
• Maximale dynamische Prüfkraft: 3000 N
• Anzeige­genauigkeit (dynamisch): ±0,5 % (im Bereich 5 %–100 %)
• Amplitude-Fluktuation: ±0,5 % FS
• Hub des Aktuators: 100 mm
• Frequenzbereich: 0,1–15 Hz
• Regelarten: Wegregelung, Kraftregelung, digitales Closed-Loop-Regelverfahren
• Hauptprüf-Wellenformen: Sinus, Dreieck, Rechteck, Schräg, kombiniert
• Stiftloch-Mittelhöhe: 1000 mm
• Freier Abstand zwischen den Säulen: 505 mm
• Trägerhub: Servomotor, Synchronriemen, Kugelumlaufspindel; Option manuelle Steuerung
• Verriegelungsmoment der Träger: 150 N·m
• Ausdauerzyklen: unbegrenzt
• Geräteleistung: 3500 W
• Netzspannung: ~380 V ±10 %, 50 Hz (Erdung erforderlich)
• Maschinenabmessungen (L×B×H): 700 × 685 × 2086 mm
• Geschätzte Masse der Vorrichtungen: ≈500 kg

Konfigurationsliste

• Zweisäuliger Hauptrahmen — Menge: 1 Stück
• Trägerhebe-Mechanismus — Menge: 1 Satz
• Ermüdungsaktuator — Menge: 1 Satz
• Kraftmesssensor — Marke: CELTRON (USA) — Menge: 1 Satz
• Antriebsmotor für Träger — Marke: PANASONIC (Japan) — Menge: 1 Satz
• Spezialsoftware für Ermüdungsmessung und -regelung — Menge: 1 Satz
• Computer und Monitor — Marke: ADVANTECH — Menge: 1 Stück
• Vorrichtungen — Vom Nutzer geliefert oder nach Bestellung gefertigt — Menge: nach Bedarf
• Technische Dokumentation — Menge: 1 Satz
