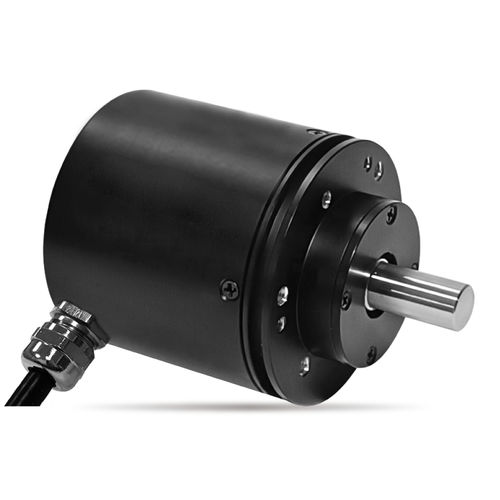

Absoluter Drehgeber EBMD58A

Magnet12-Bit14-Bit

Übersicht
Der EBSD58A ist ein magnetischer Absolut-Einzelumlaufgeber für industrielle Anwendungen, die hohen Schutz, Antimagnetische Störfestigkeit und wählbare RS485- oder CAN-Ausgänge erfordern.

Haupteigenschaften

• Magnetischer Absolut-Einzelumlaufgeber
• Hoher Schutzgrad (Gehäuse IP67; Welle IP65, optional IP67)
• Ein Paar Präzisions-Kugellager
• Heavy-duty-Bauweise mit niedrigem Anlaufmoment
• Magnetische Störsicherheit
• Schraub- & Servo-Montage möglich
• Ausgangssignale: RS485 (Modbus RTU) oder CAN (CANopen)

Allgemeine mechanische Daten
Schutzart: Gehäuse IP67; Welle IP65 (optional IP67)
Anlaufmoment: <50 mN·m
Lebensdauer: >100.000.000 Umdrehungen
Masse: Ca. 360 g
Gehäusematerial: Aluminiumlegierung
Wellenmaterial: Edelstahl
Wellenbelastung: Radial 80 N, Axial 40 N
Wellen-Ø verfügbar: φ6 / φ8 / φ10 / φ12

Umweltbedingungen
Betriebstemperaturbereich: -30℃ bis +105℃
Lagerungstemperatur: -30℃ bis +105℃
Vibration: 100 m/s², 55 Hz ~ 2000 Hz (EN 60068-2-6)
Stoß: 100 m/s², 6 ms (EN 60068-2-27)
ESD: Kontaktentladung ±8 kV, Luftentladung ±15 kV (EN61000-4-2:2009)
EMS: 100 V/m (80 MHz ~ 1 GHz, 1 kHz 80% AM) (EN61000-4-3:2006+A1:2010)

Allgemeine elektrische Daten (RS485)
Standardmodell: EBSD58A-S1-W12485
Versorgungsspannung: 9 V - 30 V
Stromaufnahme (Leerlauf): ≤ 70 mA
Einzelumdrehungsauflösung: 4096 (12-bit); Max 16384 (14-bit)
Protokoll: Modbus RTU (Slave)
Baudrate: 1200 ~ 115200 bps (Standard 9600 bps)
Adresse: 1 ~ 200 (Standard 1)
Isolationswiderstand: > 1000 MΩ (500 V D.C.)
Dielektrische Festigkeit: 1 min (500 V A.C.)

Allgemeine elektrische Daten (CAN)
Standardmodell: EBS40A-S1-W12CAN
Versorgungsspannung: 10 V - 30 V
Stromaufnahme: < 80 mA
Einzelumdrehungsauflösung: 4096 (12-bit); Max 16384 (14-bit)
Unabhängige Linearitätstoleranz: ±0,3%
Reproduzierbarkeit: ±1 Lsb (tatsächliche Genauigkeit abhängig von der Installation)
Protokoll: CANopen
Isolationswiderstand: > 1000 MΩ (500 V D.C.)
Dielektrische Festigkeit: 1 min (500 V A.C.)

Sonderausführungen

• Spezialwelle: Sonderlänge, Sonderdurchmesser, Wellenbearbeitung (Nut/Plan) oder Sackloch auf Anfrage
• Individuelle Protokolle auf Kundenwunsch möglich

Eigenschaften / Technische Daten

• Modell: EBSD58A
• Technologie: Magnetischer Absolut-Einzelumlaufgeber
• Schutzart: Gehäuse IP67; Welle IP65 (optional IP67)
• Auflösung: 12-bit (4096) Standard; bis 14-bit (16384)
• Schnittstellen: RS485 (Modbus RTU) und CAN (CANopen)
• Versorgungsspannung: RS485 9–30 V; CAN 10–30 V
• Anlaufmoment: <50 mN·m
• Betriebstemperatur: -30℃ bis +105℃
• Gewicht: ≈360 g
• Gehäuse: Aluminiumlegierung; Welle: Edelstahl
• Wellen-Ø: φ6 / φ8 / φ10 / φ12
