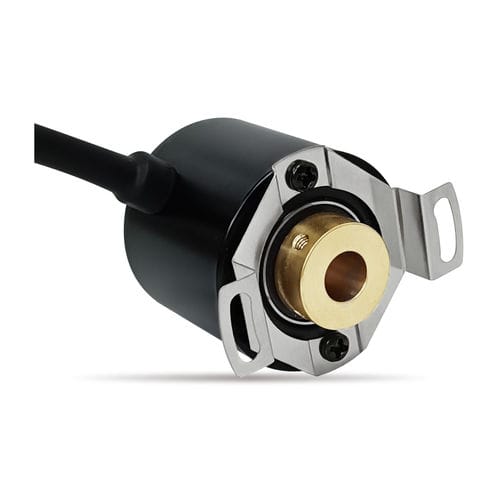

Inkrementaler Drehgeber EI36B-F1

MagnetFlanschIP67

Produkt
EI36B-F1 ist ein Inkrementalgeber (magnetisch) zur Messung von Drehzahl und Winkelposition, konfigurierbar bis 4096 PPR (max. 16384). Entwickelt für Schutzart IP67, mit Präzisions-Rillenkugellagern und flexibler Flanschmontage für industrielle Anwendungen.

Hauptmerkmale

• Magnetischer Inkrementalgeber, geeignet als Drehzahlsensor
• PPR konfigurierbar bis 4096 (Standard 4096, max. 16384)
• Schutzart: IP67
• Ein Paar Präzisionskugellager
• Flexible Flanschmontage

Allgemeine mechanische Spezifikationen

• Schutzgrad: IP67
• Betriebsdrehmoment: ≤1 mN·m
• Max. Drehzahl: 6000 rpm
• Lebensdauer: 100.000.000 Operationen
• Masse: ca. 115 g
• Gehäusematerial: Aluminiumlegierung
• Wellenmaterial: Messing

Umgebungsspezifikationen

• Betriebstemperaturbereich: -40°C bis +85°C
• Lagerungstemperaturbereich: -40°C bis +85°C

Allgemeine elektrische Spezifikationen

• Beispiel Standardmodell: EI36B-F1-W4096-P
• Versorgungsspannung: 5–30 V
• Ausgangsform: Push-Pull (Optionen: differentiell, Open-Collector)
• Ausgang hoch: 2,9–5 V
• Ausgang niedrig: ≤0,4 V
• Anzahl Ausgangsimpulse: 4096 ppr (max. 16384)
• Ausgangsverzögerung: ≤10 µs
• Stromaufnahme: ≤30 mA
• Isolationswiderstand: ≥1000 MΩ (500 V D.C.)
• Durchschlagfestigkeit: 1 min (500 V A.C.)

Spezielle Ausführungen verfügbar

• Spezialwellen: Länge, Durchmesser oder Bearbeitung (gerillt, abgeflacht, gebohrt)
• Spezialausgänge: differentielles Signal, Open-Collector
• Weitere Ausgangsarten: analoge Signale, Bus-Schnittstellen

Technische Zusammenfassung

• Modell: EI36B-F1
• Typ: Inkrementalgeber (magnetisch)
• PPR: bis zu 4096 (Standard 4096)
• Schutzart: IP67
• Versorgung: 5–30 V
• Ausgang: Push-Pull (Optionen verfügbar)
• Betriebstemperatur: -40°C bis +85°C
• Max. Drehzahl: 6000 rpm
• Materialien: Gehäuse Aluminiumlegierung, Welle Messing
