Inkrementaler Drehgeber EI40B

MagnetFlanschmit Digitalausgang

Produkt

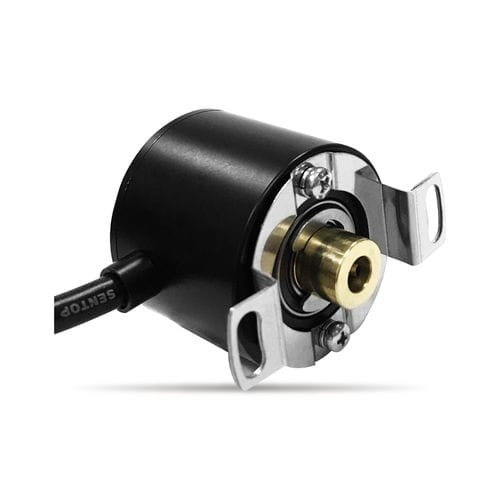

EI40B — inkrementaler magnetischer Drehgeber für industrielle Positions- und Drehzahlerfassung.

Hauptmerkmale

• Magnetischer Inkrementalgeber; einsetzbar als Drehzahlsensor
• PPR konfigurierbar bis 4096 (optional bis 16384)
• Schutzart: IP67
• Mit einem Paar Präzisionskugellager
• Flexible Flanschbefestigung für einfache Integration

Abmessungen
Maßblatt/Datenblatt verfügbar für EI40B.

Mechanische Spezifikationen

• Schutz: IP67
• Betriebsdrehmoment: ≤1 mN·m
• Max. Drehzahl: 6000 rpm
• Lebensdauer: 100.000.000 Zyklen
• Masse: ca. 140 g
• Gehäusematerial: eloxierte Aluminiumlegierung
• Wellenmaterial: Messing

Umweltspezifikationen

• Betriebstemperaturbereich: -40℃ bis +85℃
• Lagerungstemperaturbereich: -40℃ bis +85℃

Elektrische Spezifikationen

• Standardmodell: EI40B-F1-W4096-P
• Versorgungsspannung: 5 V–30 V
• Ausgangsform: Push-Pull (HIGH 2,9–5 V; LOW ≤0,4 V); differentielle Varianten verfügbar
• Anzahl Ausgangsimpulse: 4096 ppr (Standard), bis zu 16384 max
• Ausgangsverzögerung: ≤10 μs
• Stromaufnahme (Leerlauf): ≤30 mA
• Isolationswiderstand: ≥1000 MΩ (500 V DC); Spannungsfestigkeit: 1 min (500 V AC)

Sonderausführungen verfügbar

• Sonderwellen: kundenspezifische Länge, Durchmesser oder Bearbeitung (Nut, Plan, Bohrung etc.)
• Sonderausgänge: differentielle Signalvarianten verfügbar

Technische Zusammenfassung

• Modell: EI40B
• Typ: Inkrementalgeber (magnetisch)
• PPR: konfigurierbar bis 4096
• Schutzart: IP67
• Versorgung: 5–30 V
• Max. Drehzahl: 6000 rpm
• Betriebstemperatur: -40℃ bis +85℃
