Absoluter Drehgeber EBS40A-S1

Magnet14-Bit12-Bit

Produktübersicht

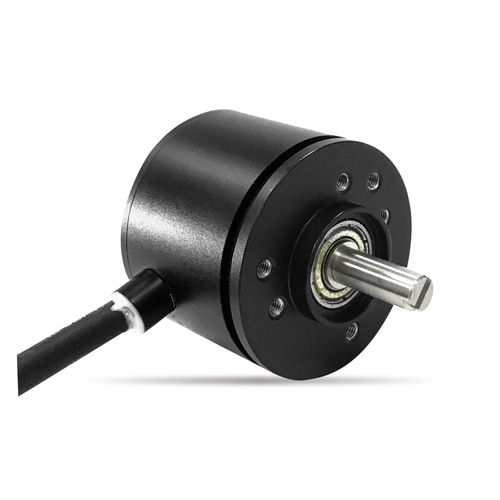

Der EBS40A-S1 ist ein magnetischer Single‑Turn Absolutgeber, entwickelt für industrielle Winkelmessungen mit hohem Schutzgrad und langer Lebensdauer.

Hauptmerkmale

• Magnetischer Single‑Turn Absolutgeber
• Hoher Schutzgrad (IP67)
• Ein Paar Präzisions-Kugellager
• Digitale Ausgänge: RS485 (Modbus RTU) oder CAN (CANopen)
• Auflösung: Standard 12 Bit (4096); bis 14 Bit (16384)

Abmessungen
Dimensionszeichnungen für die Montage sind verfügbar (siehe Produktbilder).

Allgemeine mechanische Spezifikationen
Schutzgrad: IP67
Anlaufmoment: <1 mN·m
Lebenserwartung: >100.000.000
Masse: ca. 120 g
Gehäusematerial: eloxiertes Aluminiumlegierung
Wellenmaterial: Edelstahl

Umgebungsspezifikationen
Betriebstemperaturbereich: -40℃ bis +85℃
Lagerungstemperaturbereich: -40℃ bis +85℃
Vibration: 100 m/s², 55 Hz–2000 Hz (EN 60068-2-6)
Stoß: 1000 m/s², 6 ms (EN 60068-2-27)
ESD-Beständigkeit: Kontakt ±8 kV, Luft ±15 kV (EN61000-4-2:2009)
EMS-Immunität: 10 V/m (80 MHz–1 GHz, 1 kHz 80% AM) (EN61000-4-3)

Allgemeine elektrische Spezifikationen (RS485)
Standardmodell: EBS40A-S1-W12485
Betriebsspannung: 9 V–30 V
Stromaufnahme (Leerlauf): ≤ 70 mA
Single‑Turn Auflösung: 4096 (12 Bit); Max 16384 (14 Bit)
Protokoll: Modbus RTU (Slave)
Baudrate: 1200–115200 bps (Werk 9600 bps)
Adresse: 1–200 (konfigurierbar, Werk 1)
Isolationswiderstand: >1000 MΩ (500 V DC)
Dielektrische Festigkeit: 1 min (500 V AC)

Allgemeine elektrische Spezifikationen (CAN)
Standardmodell: EBS40A-S1-W12CAN
Betriebsspannung: 10 V–30 V
Stromaufnahme: < 80 mA
Single‑Turn Auflösung: 4096 (12 Bit); Max 16384 (14 Bit)
Unabhängige Linearitäts-Toleranz: ±0,3 %
Wiederholgenauigkeit: ±1 LSB (abhängig von der Montagegenauigkeit)
Protokoll: CANopen
Isolationswiderstand: >1000 MΩ (500 V DC)
Dielektrische Festigkeit: 1 min (500 V AC)

Verfügbare Sonderausführungen
Spezialwelle: kundenspezifische Wellenlänge/-durchmesser oder spezielle Bearbeitung (geschlitzt, abgeflacht, gebohrt etc.)
Individuelles Protokoll: Protokollanpassung nach Kundenwunsch möglich

Technische Daten

• Modell: EBS40A-S1
• Ausgänge: RS485 (Modbus RTU) oder CAN (CANopen)
• Auflösung (Single‑Turn): 12–14 Bit (4096–16384)
• Betriebsspannung: RS485 9–30 V; CAN 10–30 V
• Stromaufnahme: RS485 ≤70 mA; CAN <80 mA
• Schutzgrad: IP67
• Gehäuse: eloxierte Aluminiumlegierung; Welle: Edelstahl
• Betriebstemperatur: -40℃ bis +85℃
• Lebenserwartung: >100.000.000 Umdrehungen
