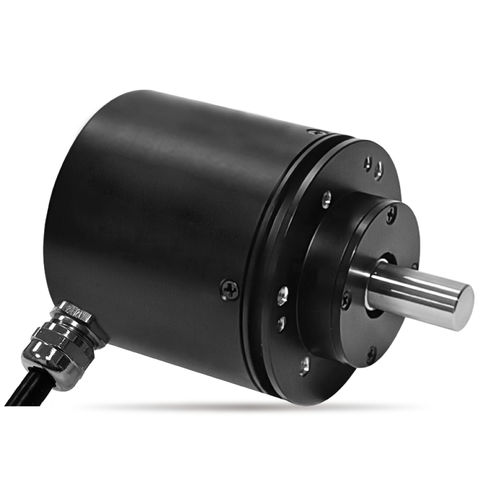

Inkrementaler Drehgeber EID58A

Magnetmit Vollwellewellenmontiert

Übersicht
Der EID58A ist ein inkrementeller magnetischer Drehgeber zur Geschwindigkeitsmessung und Positionsrückmeldung in industriellen Antriebs- und Bewegungssteuerungsanwendungen. Er bietet konfigurierbare Auflösungen bis 4096 PPR und ein IP67-geschütztes Gehäuse für raue Umgebungen.

Wesentliche Merkmale

• Magnetischer Inkrementalgeber für Geschwindigkeit und Position
• Beliebige PPR bis 4096 verfügbar
• Schutzart IP67 (Gehäuse)
• Ein Paar präzisions-Kugellager
• Auslegung für schweren Einsatz und gegen magnetische Störungen
• Schraub- und Servo-Montageoptionen

Mechanische Spezifikationen

• Schutzgrad: IP67
• Anlaufmoment: ≤50 mN·m
• Max. Drehzahl: 12.000 rpm
• Lebensdauer: 100.000.000 Umdrehungen
• Masse: ca. 360 g
• Gehäusematerial: Aluminiumlegierung
• Wellenmaterial: Edelstahl
• Wellenbelastung: radial 80 N, axial 40 N
• Verfügbare Wellendurchmesser: φ6 / φ8 / φ10 / φ12

Umweltbedingungen

• Betriebstemperatur: -30℃ bis +105℃
• Lagertemperatur: -30℃ bis +105℃

Elektrische Spezifikationen

• Standardmodell: EID58A-S2-W4096P
• Versorgungsspannung: 5V–30V
• Ausgang hoher Pegel: >2.9V
• Ausgang niedriger Pegel: <0.4V
• Ausgangsform: Push-Pull
• Anzahl Ausgangsimpulse: 4096 ppr (konfigurierbar bis 4096)
• Ausgangsverzögerung: <10 μs
• Stromaufnahme (Leerlauf): <30 mA
• Isolationswiderstand: >1000 MΩ (500 V D.C.)
• Dielektrische Festigkeit: 1 min (500 V A.C.)

Optionen & Sonderausführungen

• Spezialwelle: kundenspezifische Länge, Durchmesser, Wellenbearbeitung (Nuten, Planflächen, Bohrungen) oder Sackloch auf Anfrage

Typische Anwendungen

• Industrielle Automatisierung, Motor-Feedback, Bandgeschwindigkeitsüberwachung, Robotik, Verpackungs- und Fördertechnik
