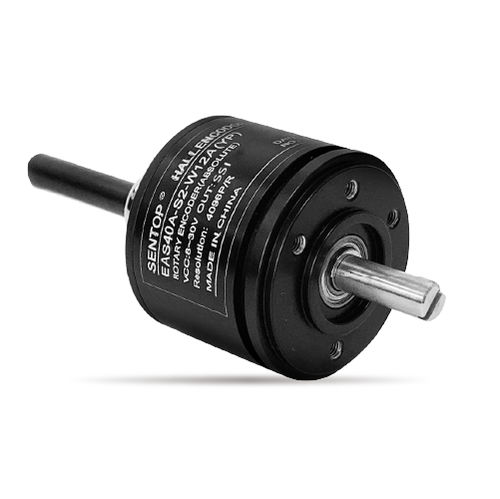

Absoluter Winkelcodierer EAS40A-S2

Magnet12-BitSingleturn

Produktübersicht
Der EAS40A-S2 ist ein absoluter Ein-Umdrehungs-Magnetencoder. Hochschutzfähiger magnetischer Absolutencoder mit SSI-Differenzausgang und TTL-Pegeln, ausgelegt für Schraub- und Servomontage in Anwendungen, die kompakte, dichte Winkelerfassung erfordern.

Merkmale

• Magnetischer Absolut-Ein-Umdrehungs-Encoder
• Hoher Schutzgrad: IP67
• Mit einem Paar Präzisions-Kugellager
• Ausgang: SSI Differenzsignal (TTL-kompatibel)
• Schraub- & Servomontage möglich

Allgemeine mechanische Spezifikationen
Schutzgrad: IP67
Anlaufmoment: <1 mN·m
Lebensdauer: >100.000.000 Zyklen
Masse: ca. 120 g
Gehäusematerial: eloxierte Aluminiumlegierung
Wellenmaterial: Edelstahl

Umweltspezifikationen
Betriebstemperaturbereich: -40℃ bis +85℃
Lagerungstemperaturbereich: -40℃ bis +85℃
Vibration: 100 m/s², 55Hz–2000Hz (EN 60068-2-6)
Stoß: 1000 m/s², 6 ms (EN 60068-2-27)
ESD-Belastbarkeit: Kontakt ±8 kV, Luft ±15 kV (EN61000-4-2:2009)
EMS-Belastbarkeit: 10 V/m (80MHz–1GHz, 1 kHz 80% AM) (EN61000-4-3:2006+A1:2010)

Allgemeine elektrische Spezifikationen
Standardmodell: EAS40A-S2-W12A
Betriebsspannung: 9V–30V
Stromaufnahme (Leerlauf): ≤80mA
Eindreherauflösung: 4096 (12 Bit)
Interface: SSI Differenzsignal
Codierung: Binär
Signalpegel: TTL
Update-Zeit: 10 μs
Isolationswiderstand: >1000 MΩ (500V D.C.)
Durchschlagsfestigkeit: 1 min (500V A.C.)

Spezialoptionen verfügbar
Spezielle Welle: kundenspezifische Wellenlänge, Durchmesser oder Bearbeitung (z. B. Schlitz, Plan, Bohrung) auf Anfrage.

Technische Daten

• Modell: EAS40A-S2 (Standardvariante: EAS40A-S2-W12A)
• Typ: Absoluter Ein-Umdrehungs-Magnetencoder
• Auflösung: 12 Bit (4096 Schritte)
• Ausgang / Interface: SSI Differenz, TTL-kompatibel
• Versorgung: 9V–30V, ≤80mA Leerlauf
• Umweltklasse: IP67
• Betriebstemperatur: -40℃ bis +85℃
• Mechanik: eloxiertes Aluminiumgehäuse, Welle Edelstahl, ca. 120 g
• Zuverlässigkeit: Lebensdauer >100.000.000 Zyklen
• EMV / ESD: entspricht EN61000-4-2 / EN61000-4-3
