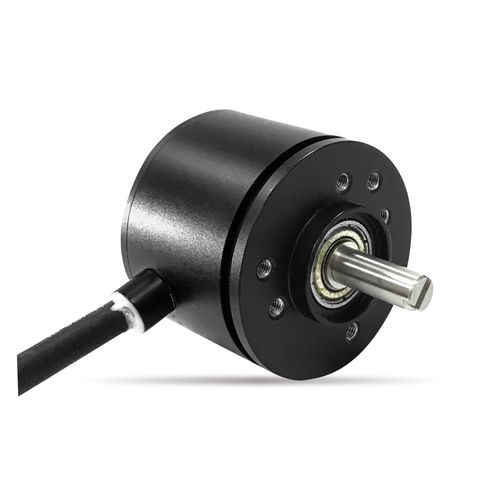

Absoluter Drehgeber EAS40A-S1

Magnet12-BitSingleturn

Produkt
Absoluter Ein-Umdrehungs-Magnetencoder EAS40A-S1 zur Positionsrückführung in industriellen Bewegungssteuerungen.

Hauptmerkmale

• Magnetische Messprinzipien mit SSI-Differenzausgang (TTL, binär)
• Ein-Umdrehungs-Auflösung: 4096 (12 Bit)
• Schutzart IP67; Anlaufmoment <1 mN·m
• Schraub- & Servo-Montage kompatibel; mit einem Paar Präzisionskugellager
• Gehäuse: eloxierte Aluminiumlegierung; Welle: Edelstahl; Masse ca. 120 g

Allgemeine mechanische Spezifikationen
Schutzgrad: IP67
Anlaufmoment: <1 mN·m
Lebensdauer: >100.000.000 Umdrehungen
Masse: Ca. 120 g
Gehäusematerial: Eloxierte Aluminiumlegierung
Wellenmaterial: Edelstahl

Umweltspezifikationen
Betriebstemperaturbereich: -40℃～+85℃
Lagerungstemperaturbereich: -40℃～+85℃
Vibration: 100 m/s², 55Hz~2000Hz (EN 60068-2-6)
Schock: 1000 m/s², 6 ms (EN 60068-2-27)
ESD-Belastbarkeit: Berührungsentladung ±8KV, Luftentladung ±15KV (EN61000-4-2:2009)
EMS-Belastbarkeit: 10 V/m (80MHz～1GHz, 1 kHz 80% AM) (EN61000-4-3:2006+A1:2010)

Allgemeine elektrische Spezifikationen
Standardmodell: EAS40A-S1-W12A
Versorgungsspannung: 9V–30V
Stromaufnahme (Leerlauf): ≤80 mA
Ein-Umdrehungs-Auflösung: 4096 (12 Bit)
Schnittstelle: SSI-Differenzsignal
Code: Binär
Signalpegel: TTL
Update-Zeit: 10 μs
Isolationswiderstand: >1000 MΩ (500 V DC)
Durchschlagfestigkeit: 1 min (500 V AC)

Verfügbare Sonderausführungen
Spezialwellen: maßgeschneiderte Welllängen, spezielle Durchmesser oder Wellenbearbeitung (z. B. Nut, Plan, Bohrung).

Technische Zusammenfassung

• Modell: EAS40A-S1 (Standard: EAS40A-S1-W12A)
• Typ: Absoluter Ein-Umdrehungs-Magnetencoder
• Ausgang: SSI-Differenzsignal (TTL, binär)
• Auflösung: 4096 (12 Bit)
• Schutzart: IP67
• Versorgung: 9V–30V; Strom ≤80 mA (Leerlauf)
• Betriebstemperatur: -40℃ bis +85℃
• Masse: ≈120 g
