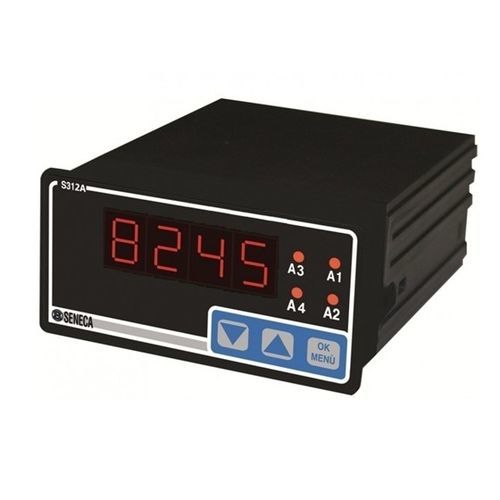

Prozessanzeiger S312A series

StatusuniversellSpannung

S312A ist ein digitales Modbus-Anzeigegerät mit Universaleingang für Spannung, Strom, Thermoelemente, Thermowiderstände (2-, 3- oder 4-Leiter-Messungen) und Potentiometer. Das Gerät ermöglicht eine programmierbare Rückübertragung des gemessenen Momentanwertes über den isolierten Analogausgang (Spannung oder aktiver/passiver Strom). Das S312A verfügt über einen programmierbaren Filter mit 20 Stufen zur Stabilisierung des Messwertes. Vier Alarme können für den momentanen Eingangswert aktiviert werden (Alarmtyp: Maximum, Minimum, automatisch rücksetzbar oder nicht). Der Status der Alarme wird durch vier Leds auf der Frontplatte angezeigt. Beschreibung: - Analoges Anzeigegerät mit 4 Ziffern und 4 Relaisausgängen Anzeige: - 4-stellige LED Analoger Eingang: - Nr1-CH Spannung (0..+10 V), Strom (0..20 mA), Thermoelement (J,K,R,S,T,B,E,N), Pt100 2,3,4 Draht (-150..+650°C), Potentiometer(1..100KOhm) Analoger Ausgang: - Nr1-CH (0..10 V, 0..20 mA) [Rückübertragung] Digitaler Eingang: - Nr1-CH isoliert (10-30 V) [Rückstellung] Digitaler Ausgang: - Nr 4-CH Relais, 5 A / 250 Vac [Alarm] Kommunikation: - RS485-Schnittstelle, ModBUS RTU Einstellungen: - Fronttasten, Jumper, PC-Software
