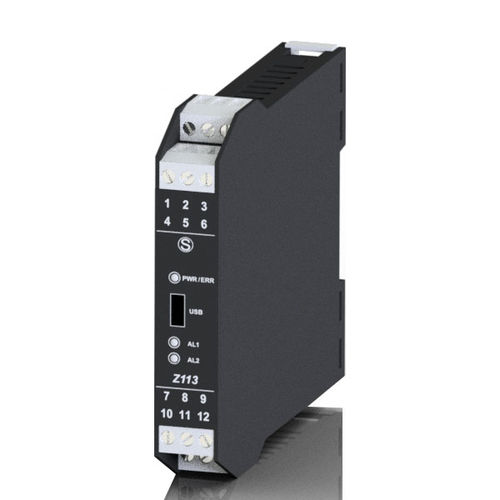

Analog-Wandler Z113-1

Universalfür Thermoelementfür Potentiometer

Z113-1 ist eine doppelte Alarmschwelle mit universellem Analogeingang und zwei gemeinsamen SPST-Relais 3 A@ 250Vac, 3 A@ 30Vdc. Der Eingang kann als Spannung, Strom, Potentiometer, Thermoelemente oder Thermowiderstände konfiguriert werden. Der Stromeingang kann im passiven oder aktiven Modus eingestellt werden, um den Sensor mit Strom zu versorgen. Der Z113-1 kann über einen microUSB-Anschluss an der Vorderseite mit einem PC programmiert werden, wobei es möglich ist, die beiden Alarmausgänge, den Eingangsfilter, die Rückweisung und den Abbrand zu konfigurieren. Die Isolierung zwischen Eingang und Stromversorgung beträgt 1500 Vac und 3000 Vac für die Ausgänge. Auf der Vorderseite befinden sich Statusanzeigen für die Einschaltung, die Bereichsüberschreitung/den Durchbrenner und den Alarm für jeden Ausgang. Beschreibung: - Doppelter Schwellenwert mit analogem Universaleingang Spannungsversorgung: - 10..40 Vdc, 19..28 Vac Leistungsmesswandler: - Ja (Stromeingang) Isolierung: - 1.500 Vac zwischen Eingang // Stromversorgung, 3.000 Vac zum Ausgang Eingang: - Nr. 1 Kanal mA, V, Ohm, RTD, TC Ausgang: - Nr. 2 Schwellenwert SPST Relais, 3 A, 250 Vac Einstellungen: - Über Software und Mini-USB-Anschluss (EASY SETUP) Betriebstemperatur: - -10..+65°C
