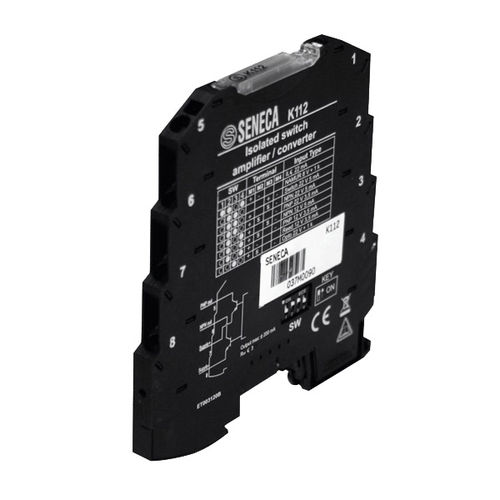

Galvanischer Signal-Isolator K112

PLC

Das Isolationsmodul K112 wurde entwickelt, um spezifische Ein/Aus-Sensoren an einen Standard-NPN- und/oder PNP-Anschluss anzupassen. Es ist eine nützliche Lösung, um einen Näherungssensor mit einer SPS zu verbinden. Die beiden Ausgänge (PNP und NPN) können gleichzeitig verwendet werden. Eine galvanische 2-Wege-Isolierung zwischen den Eingangs- und Ausgangskreisen gewährleistet die Integrität Ihrer Daten. Beschreibung: - Universeller digitaler Koppler/Isolator Spannungsversorgung: - 19,2-30 V Eingang: - Kontakt (IEC 1131.1 tipo 1), Namur (DIN 19234, EN 60947), NPN oder PNP (12 oder 22 V) 2/3 Drähte, Reed, Fotozelle, max Frequenz 400 Hz Leistungswandler: - 8±0,6 V, 12±1 V, 22±2 V Ausgang: - Gleichzeitige PNP und NPN, max. Strom 200 mA, max. Spannung 30 V (kontinuierlich), 50 V (Impuls) Isolierung: - 1,5 kVac @ 2-Wege Anschluss: - Federklemme, SMART SUPPLY-Technik Kompakte Abmessungen: - 93,1 x 102,5 x 6,2 mm (L x H x T) Betriebstemperatur: - -10..+65°C
