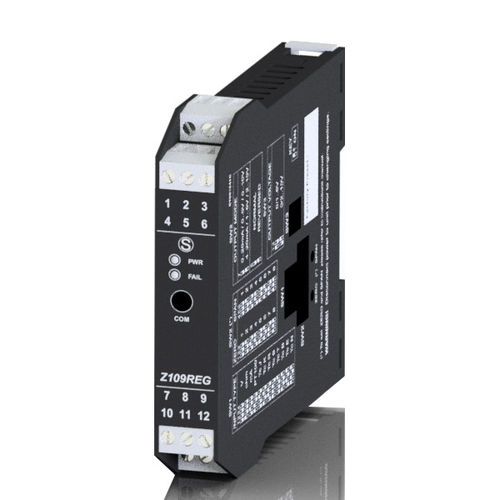

Analog-Wandler Z109REG

Universalfür DIN-Schienegalvanisch

Z109REG ist ein universeller Konverter für analoge Eingänge: Spannung, Strom, Thermoelemente, PT100, Potentiometer. Z109REG gewährleistet die Versorgung von Sensoren in 2-Draht-Technik: 20Vcc stabilisiert, 20mA max mit Kurzschlussschutz. Das Modul garantiert die Messung und Rückübertragung auf einen isolierten Analogausgang mit Spannungs- und Stromausgang. Eingangsart, Nullpunkt und Spanne, Ausgangsmodus (Nullpunktanhebung, Skaleninversion), Ausgangsspannungsspanne (5 oder 10 V) sind über DIp-Schalter einstellbar. Per PC sind einstellbar: Nullpunkt, Spanne, Quadratwurzel-Extraktion, Filter, Burn-out und andere Parameter. Beschreibung: - Analoger Universalwandler mit galvanischer Isolierung Eingang: - bipolare Spannung bis 10 Vdc 4 Skalen, bipolarer Strom bis 20 mA, Thermowiderstand (Pt100, 2/3 Drähte, -200..+600°C), Thermoelement J,K,R,S,T,B,E,N, Potentiometer (500 ohm..1,5 kohm) Ausgang: - strom (0/4..20 mA), Spannung (0..5/0..10/1..5/2..10 V) Genauigkeit: - 0,2% Speisung: - 19..40 Vdc, 19..28 Vac Isolierung: - 1.500 Vac Programmierung: - Dip-Schalter oder Software (Z-SETUP)
