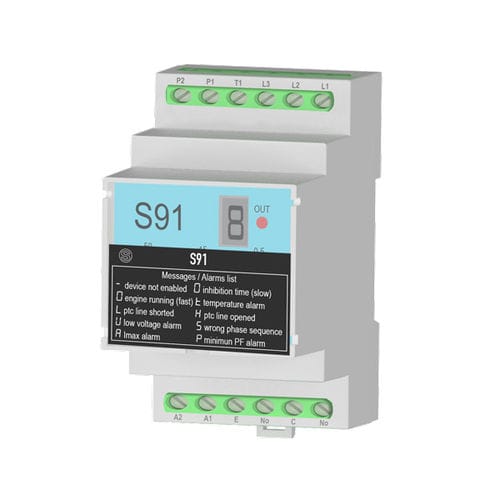

Spannungsschutzrelais S91

StromPhasenSicherheit

S91 ist ein Schutzgerät für Elektromotoren. Es ermöglicht die Erkennung einer falschen Phasenfolge oder eines Phasenausfalls, einer übermäßigen Stromaufnahme, eines Leerlaufs mit Leistungsfaktormessung. Das Gerät verfügt über einen Eingang für einen PTC (Thermistor mit negativem Temperaturkoeffizienten) zum Schutz des Motors vor Übertemperatur und einen Freigabeeingang für den Start des Motors. Der S91 arbeitet in 3 Betriebsarten: einphasige oder dreiphasige Messung, maximaler Strombereich 5 oder 16 A, Betrieb mit oder ohne PTC. Erhältlich in der Ausführung für 230V-Netz (S91) und in der Ausführung für 380V-Netz (S91-400). Wichtigste Anwendungen: - Schutz von einphasigen oder dreiphasigen Pumpen bei möglicher Rotorblockade und Übertemperatur - Erkennung von Brüchen mechanischer Übertragungsvorrichtungen, z. B. Riemen oder Ketten, und Schutz vor Blockierung des Übertragungssystems. Stehende Spannung - 2,5 kV Stoßspannungsfestigkeit - 4 kV Strommessung - direkt bis zu 16 A oder mit amperometrischem Wandler Spannungsmessung - Maximale Nennspannung 660 Vac Verwaltete Funktionen / Parameter - Temperaturwarnungen Leistungsfaktor Maximaler Strom Minimale Spannung Phasenausfall Frontseitiger Wahlschalter - Betriebsarten für Motor/Temperaturregelung Frontseitiger Einstelltrimmer - Selbstwiederanlaufzeit Unterbrechung Eingreifen Minimaler Leistungsfaktor Maximaler Strom Ausgangstyp - 1 SPDT - 250 Vac Relais Anzeige - Alarminfo, Motordrehzahl, PTC-Sensorzeile Betriebstemperatur - -20..+65°C Gehäuse - UL94 VO Material, graue Farbe. Klemmen - Schraubklemmen Teilung 7,5 mm; Querschnitt < 2,5 mm2, Länge < 30m Abmessungen LxHxT - 53,5 x 73 x 90 mm Gewicht - 250 g Montage - DIN-Schienenschiene 35mm IEC EN60715 Zertifizierungen - CE Normen - EN 61000-6-4, EN 61000-6-2, EN 61010-1
