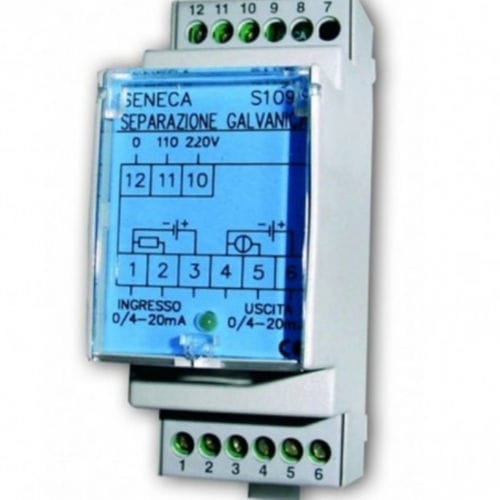

Analoger Signalwandler S109S

galvanisch getrennt

S109S ist ein Signalwandler und Netzteil mit galvanischer Trennung für die Stromschleifen 0-20 mA und 4-20 mA. Es ermöglicht die Speisung sowohl der Eingangs- als auch der Ausgangsschleife mit 24 Vdc Spannung. S109S ist mit einer Netzspannung von 115 Vac und 230 Vac erhältlich. Die Isolationsspannung zwischen Eingangs- und Ausgangskreis beträgt ca. 2.000 Vdc, hohe Präzision und Linearität sind dank eines linearen Optoisolators zur Trennung der Signale gewährleistet. Das S109S hat ein DIN-Schienengehäuse mit 2 Modulen, selbstlöschendes Noryl; es kann auf einer 35-mm-Schiene montiert werden (DIN 46277). Es wird hauptsächlich für die Isolierung von Messsignalen zwischen Messumformern in Feld- und Erfassungsinstrumenten verwendet. Beschreibung: - 4-20 mA Schleifenstromversorgung mit galvanischer Isolierung Spannungsversorgung: - 115 / 230 Vac ± 10%, 50-60 Hz Verbrauch: - 1,5 VA Isolierung: - 3.500 Vac (Stromversorgung/Signalkreise); 1.500 Vac (Eingang/Ausgang) Eingang: - 0..20, 4..20 mA (100 Ohm Impedanz) Ausgang: - 0..20, 4..20 mA (Schleifenimpedanz) Betriebstemperatur: - - 10 / + 60 °C Abmessungen (B x H x T): - 35 x 95 x 72 mm
