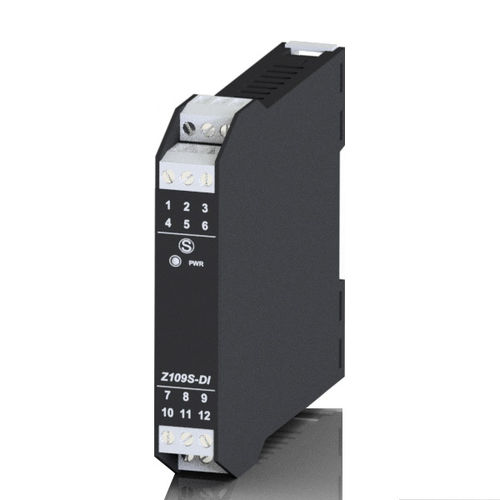

Stromversorgung für DIN-Schiene Z109S-DI

AC/DCstabilisiertgalvanisch getrennt

Das Modul Z109S-DI ist ein Netzgerät mit galvanischem Isolator für die Stromschleife. Es wandelt ein Eingangssignal in einen Strom im Bereich 0/4..20mA um und macht die Messung und Rückübertragung des Signals in einen isolierten Analogausgang im Bereich 0/4 - 20 mA. Das Modul kann einen 2-Leiter-Sensor mit 20 V stabilisierter Spannung und 20 mA Maximalstrom kurzschlussfest versorgen. Die galvanische 3-Wege-Isolation erreicht 3.500 Vac, was einer Impulsspannung von 6,4 kV entspricht. Das Z109S-DI ist sehr nützlich für Anwendungen im Energiesektor. Beschreibung: - Weitbereichs-Stromschleifen-Isolator Spannungsversorgung: - 10..40 Vdc, 19..28 Vac Eingang: - 0/4..20 mA, 20 Vdc stabilisierte Schleife suppyl, Eingangsimpedanz 50 Ω Ausgang: - Strom 0/4..20 mA Ansprechzeit: - < 200 μs, Grenzfrequenz (-3dB) 6kHz Isolierung: - 3.500 Vac bei 3 Wegen Sicherheitstrennung: - < 300 V~ bezogen auf Masse CAT II Impulsspannung: - 6,5 kV Stromwandler: - 2-Draht-Technik (max 20 mA) Abmessungen: - 100x 112 x 18 mm (L x H x B) Montage: - DIN-Schiene 46277 Gehäuse: - PBT, schwarz
